Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

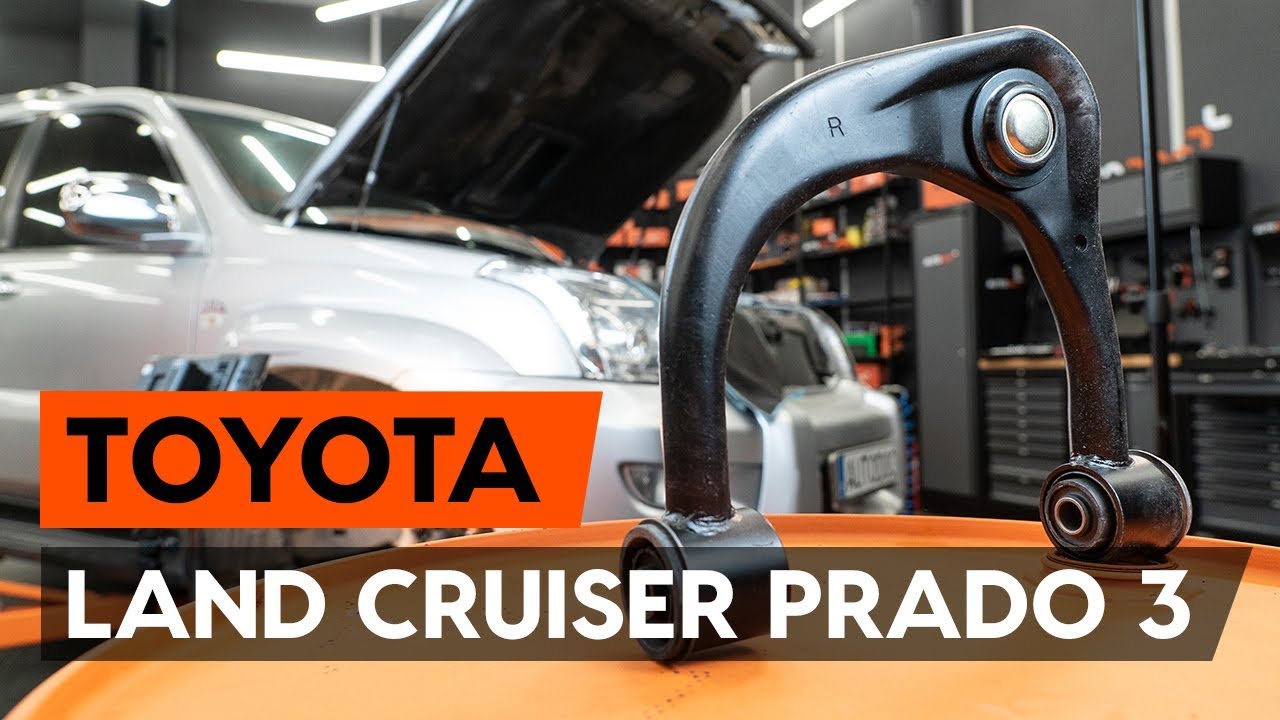

Come sostituire braccio oscillante anteriore su TOYOTA LAND CRUISER PRADO 3 (J120) [ AUTODOC]

Come cambiare braccio superiore anteriore su Toyota Prado J120 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per LAND CRUISER (KDJ12_, GRJ12_) e altri modelli TOYOTA

Braccio oscillante, sospensione ruota

Kit braccio oscillante, Sospensione ruota

        Braccio oscillante, sospensione ruota per TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121) Benzina (249 CV)

        Braccio oscillante, sospensione ruota per TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) Diesel (163 CV)

        Braccio oscillante, sospensione ruota per TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120) Diesel (166 CV)

        Braccio oscillante, sospensione ruota per TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120) Diesel (125 CV)

Attrezzi per montaggio dei Braccetti oscillanti Land Cruiser Prado 120 (J120)

Sostituzione: braccio superiore anteriore - Toyota Prado J120. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°10

                        Chiave combinate N°19

                        Bussola nr. 10

                        Bussola nr. 12

                        Bussola nr. 19

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Piede di porco

                        Giravite Piatto

                        Pinze a becco tondo

                        Estrattore giunto sferico

                        Copertura parafango

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio superiore anteriore - Toyota Prado J120. AUTODOC raccomanda:

La procedura di sostituzione è identica per i bracci di controllo superiori di destra e di sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio superiore anteriore - Toyota Prado J120. Procedere come segue:

Passaggio 1

Aprire il cofano.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.

Passaggio 3

Svita gli elementi di fissaggio dei terminali della batteria dell'auto. Utilizza una chiave combinata N°10.
Passaggio 4

Rimuovi i terminali della batteria.
Passaggio 5

Svita i dispositivi di fissaggio della batteria. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 6

Rimuovi il dispositivo di fissaggio della batteria.
Passaggio 7

Rimuovi la batteria.
Passaggio 8

Serra le ruote con i cunei.
Passaggio 9

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 10

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 11

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Toyota Prado J120
Passaggio 12

Smonta le ruote.
Passaggio 13

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare il supporto cavo ABS. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 15

Rimuovere la staffa di fissaggio del cablaggio sensore ABS dal braccio superiore.
Passaggio 16

Svita gli elementi di fissaggio che collegano il braccio posteriore alla carrozzeria dell'auto. Utilizza una chiave combinata N°19.
Passaggio 17

Rimuovi la copiglia.

Passaggio 18

Svita gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°19.
Passaggio 19

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 20

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 21

Scollega il braccio di controllo superiore dal fuso a snodo. Usa un piede di porco.

Sostituzione: braccio superiore anteriore - Toyota Prado J120. Gli esperti di AUTODOC raccomandano:
Accertati che il fuso a snodo sia ben appoggiato.
Passaggio 22

Rimuovi i bulloni di fissaggio.
Passaggio 23

Rimuovere il braccio.
Passaggio 24

Installare il nuovo braccio.

Sostituzione: braccio superiore anteriore - Toyota Prado J120. I professionisti raccomandano:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 25

Monta il bullone di fissaggio.
Passaggio 26

Collega il braccio di controllo superiore al fuso a snodo.
Passaggio 27

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: braccio superiore anteriore - Toyota Prado J120. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 28

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 29

Avvita gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°19.
Passaggio 30

Avvita gli elementi di fissaggio che collegano il braccio posteriore alla carrozzeria dll'auto. Utilizza una chiave combinata N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 115 Nm.
Passaggio 31

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 32

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Toyota Prado J120 - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 33

Montare la staffa di fissaggio del cablaggio sensore ABS sul braccio superiore.
Passaggio 34

Stringere il supporto cavo ABS. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 35

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 36

Installa la copiglia. Usa delle pinze a becchi lunghi. Usa un giravite piatto.
Passaggio 37

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 38

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio superiore anteriore - Toyota Prado J120. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 39

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Toyota Prado J120
Passaggio 40

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 41

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 112 Nm.
Passaggio 42

Installa la batteria.
Passaggio 43

Installa il dispositivo di fissaggio della batteria.
Passaggio 44

Avvita il dispositivo di fissaggio della batteria. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 45

Collega i terminali alla batteria.

Sostituzione: braccio superiore anteriore - Toyota Prado J120. Consiglio:
Fai attenzione! Non mischiare i terminali positivi e negativi della batteria dell'auto.
Passaggio 46

Avvita gli elementi di fissaggio dei terminali della batteria. Utilizza una chiave combinata N°10.
Passaggio 47

Rimuovi la copertura di protezione del parafango.

Passaggio 48

Chiudere il cofano.

Passaggio 49

Rimuovi i cric e i cunei.
