Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_), TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

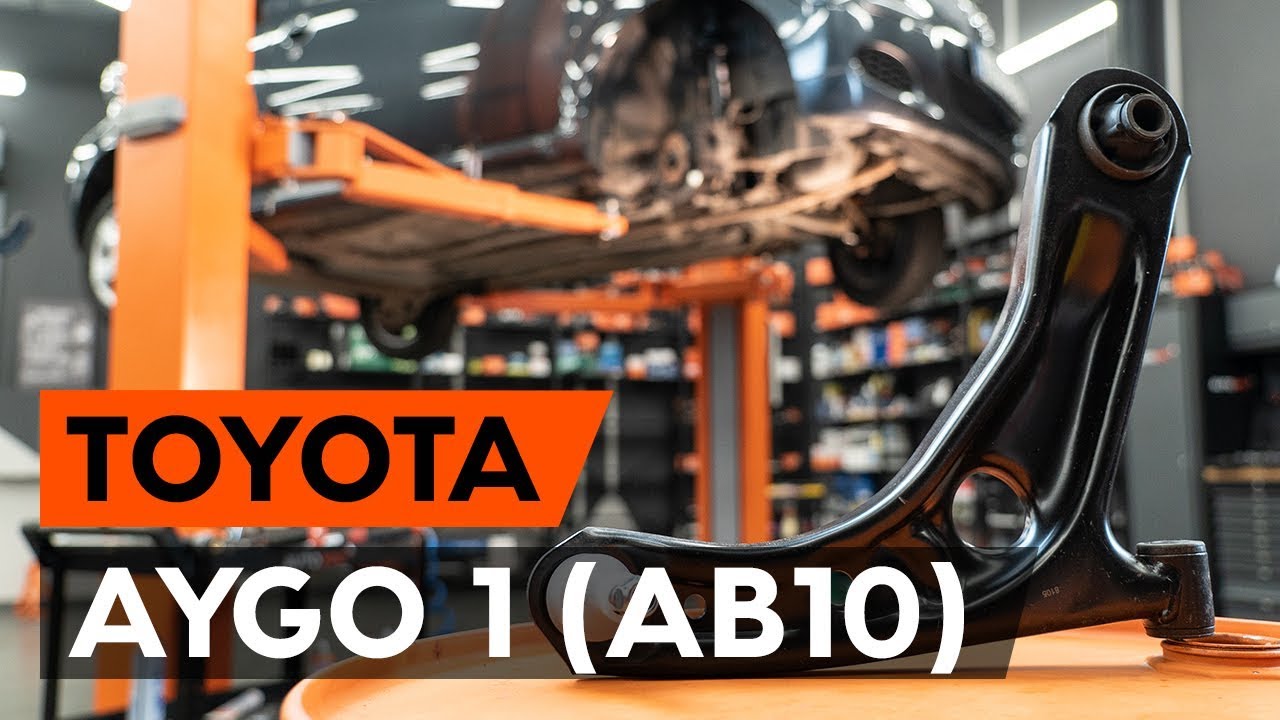

Come sostituire braccio oscillante anteriore su TOYOTA AYGO 1 (AB10) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare braccio inferiore anteriore su Toyota Aygo AB1 - Guida alla sostituzione

Prodotti alternativi

Braccio oscillante, sospensione ruota

Attrezzi per montaggio dei Braccetti oscillanti Aygo (AB10)

Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. Attrezzi che saranno necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°16

                      Chiave combinate N°19

                      Bussola a urti №16

                      Bussola a urti №17

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Giramaschi

                      Pinze a becco tondo

                      Estrattore giunto sferico

                      Piede di porco

                      Cric idraulico per trasmissione

                      Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. AUTODOC raccomanda:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. Gli esperti di AUTODOC raccomandano:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.
Passaggio 7

Rimuovi la copiglia. Usa delle pinze a becchi lunghi.
Passaggio 8

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave combinata N°19.
Passaggio 9

Scollegare il braccio inferiore dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 10

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Svita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di sospensione. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 13

Rimuovi i bulloni di fissaggio. Usa un piede di porco.
Passaggio 14

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 15

Svita l'elemento di fissaggio posteriore del braccio. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 16

Rimuovi i bulloni di fissaggio (2 pezzi).
Passaggio 17

Rimuovere il braccio. Usa un piede di porco.
Passaggio 18

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Installare il nuovo braccio. Usa un piede di porco.

Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. Consiglio:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 20

Installa gli elementi di fissaggio del braccio di sospensione.
Passaggio 21

Collegare il braccio inferiore al fuso a snodo.
Passaggio 22

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 23

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 24

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 128 Nm.
Passaggio 25

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 98 Nm.
Passaggio 26

Installa la copiglia.

Passaggio 27

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 28

Avvita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di controllo. Utilizza una chiave a bussola N°16.
Passaggio 29

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 30

Serra l'elemento di fissaggio che collega la barra stabilizzatrice con il braccio di sospensione. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 18 Nm.
Passaggio 31

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 32

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 33

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Toyota Aygo AB1. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 34

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Toyota Aygo AB1
Passaggio 35

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 36

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.

Passaggio 37

Rimuovi i cric e i cunei.
