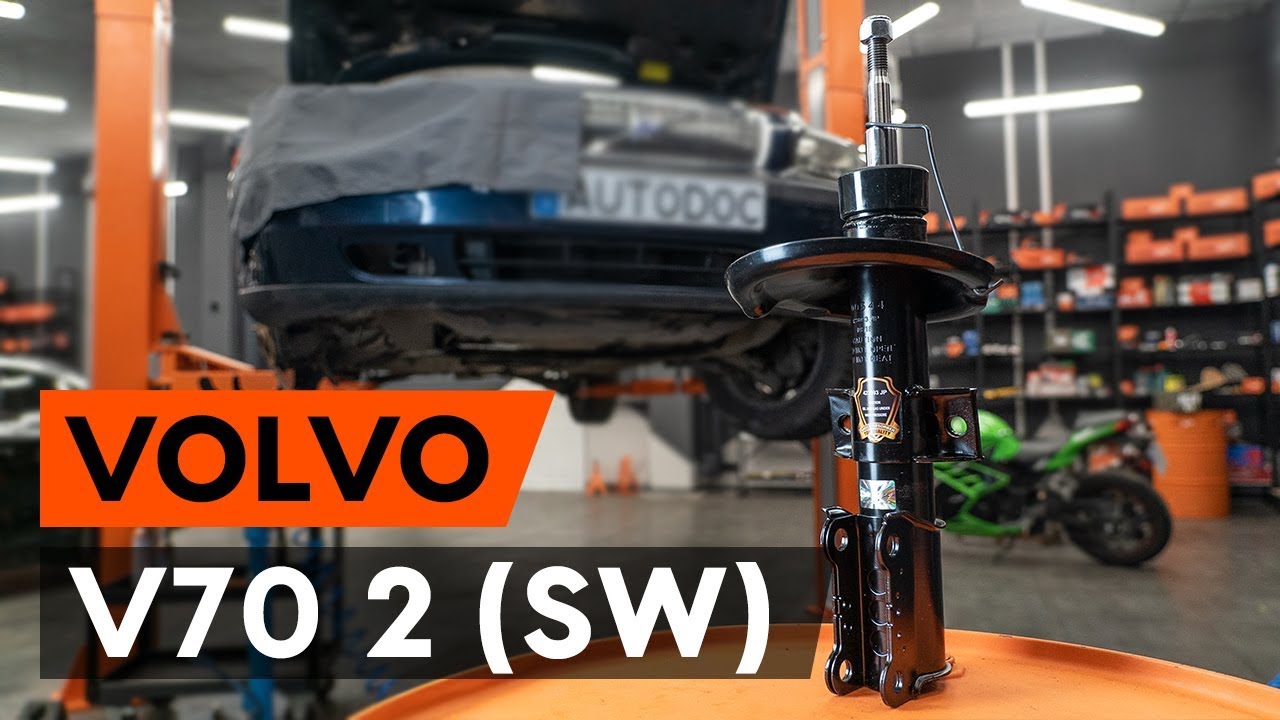

Come cambiare ammortizzatore a molla della parte anteriore su Volvo V70 SW - Guida alla sostituzione

scaricamenti: 4

Importante!

Questa procedura di sostituzione può essere usata per:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.5 TDI, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) D5, VOLVO V70 II (285) 2.4 Bifuel (CNG), VOLVO V70 II (285) 2.4 T AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) R 2,5 T AWD, VOLVO V70 II (285) 2.5 T AWD, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5, VOLVO V70 II (285) D5, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.3, VOLVO V70 II (285) 2.4 Bifuel (LPG) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire il puntone anteriore dell'ammortizzatore su VOLVO V70 2 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare ammortizzatore a molla della parte anteriore su Volvo V70 SW - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Ammortizzatori per V70 II (285) e altri modelli VOLVO

Prodotti alternativi

Ammortizzatore

SKSA-0130029 STARK Ammortizzatore

51,50 EUR

Negozio

854S0030 RIDEX Ammortizzatore

51,50 EUR

Negozio

SKSA-0132663 STARK Ammortizzatore

51,50 EUR

Negozio

334611 KYB Ammortizzatore

84,82 EUR

Negozio

554 046 SACHS Ammortizzatore

101,15 EUR

Negozio

554 048 SACHS Ammortizzatore

102,71 EUR

Negozio

JGM877S TRW Ammortizzatore

105,07 EUR

Negozio

22-155344 BILSTEIN Ammortizzatore

115,57 EUR

Negozio

178488 QUINTON HAZELL Ammortizzatore

121,45 EUR

Negozio

36-A97-A BOGE Ammortizzatore

146,01 EUR

Negozio

Attrezzi per montaggio dei Ammortizzatori V70 II (SW, 285)

Sostituzione: ammortizzatore a molla - Volvo V70 SW. Attrezzi che saranno necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°18

                      Bussola a urti №13

                      Bussola a urti №18

                      Bussola a urti №21

                      punta HEX N.H6

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Pinze per pompa ad acqua

                      Giramaschi

                      Piede di porco

                      Compressore idraulico per molle ammortizzatori

                      Cric idraulico per trasmissione

                      Cunei ruote

                      Copertura parafango

Acquistare utensili

Sostituzione: ammortizzatore a molla - Volvo V70 SW. AUTODOC raccomanda:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: ammortizzatore a molla - Volvo V70 SW. Sequenza raccomandata delle fasi:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 4

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 5

Serra le ruote con i cunei.
Passaggio 6

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 7

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 8

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Volvo V70 SW
Passaggio 9

Smonta le ruote.
Passaggio 10

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Svitare il dado e rimuovere la barra stabilizzatrice dal supporto di ammortizzazione. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 12

Scollega gli elementi di fissaggio del cavo sensore ABS dai supporti di ammortizzazione. Usa un piede di porco.
Passaggio 13

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 15

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 16

Rimuovi i bulloni di fissaggio.
Passaggio 17

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 18

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. Volvo V70 SW
Passaggio 19

Estrarre il supporto di ammortizzazione.
Passaggio 20

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: ammortizzatore a molla - Volvo V70 SW. Gli esperti di AUTODOC raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 21

Stringi la molla.
Passaggio 22

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore. Usa un piede di porco.
Passaggio 23

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa lo spray WD-40.
Passaggio 24

Rimuovere il dado del montante del supporto di ammortizzazione. Usa una chiave HEX N.H6. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 25

Svita la vite di fissaggio del montante del puntone dell'ammortizzatore. Usa una chiave HEX N.H6. Usa una chiave a cricchetto. Usa le pinze per pompa ad acqua.
Passaggio 26

Rimuovere il supporto superiore del montante.
Passaggio 27

Sgancia la molla elicoidale.
Passaggio 28

Rimuovere la molla.
Passaggio 29

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

Sostituzione: ammortizzatore a molla - Volvo V70 SW. Il consiglio di AUTODOC:
Esamina attentamente il parapolvere, lo smorzatore e il supporto di ammortizzazione. Sostituiscili, se necessario.
Passaggio 30

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.

Sostituzione: ammortizzatore a molla - Volvo V70 SW. Il consiglio degli esperti di AUTODOC:
Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 31

Installa il nuovo ammortizzatore sul compressore idraulico per molle.
Passaggio 32

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.
Passaggio 33

Monta la molla sull'ammortizzatore.
Passaggio 34

Stringi la molla.
Passaggio 35

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 36

Avvita la vite di fissaggio del montante del puntone dell'ammortizzatore. Usa una chiave HEX N.H6. Usa una chiave a cricchetto. Usa le pinze per pompa ad acqua.
Passaggio 37

Serrare la vite dell'asta pistone supporto ammortizzazione. Usa una chiave HEX N.H6. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.

Sostituzione: ammortizzatore a molla - Volvo V70 SW. Consiglio:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 38

Diserrare la molla.
Passaggio 39

Rimuovi il puntone dell'ammortizzatore.
Passaggio 40

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 41

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Non lo serrare.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Volvo V70 SW
Passaggio 42

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 43

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 44

Monta i bulloni di fissaggio. Usa un piede di porco.
Passaggio 45

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Volvo V70 SW. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 46

Avvita l'elemento di fissaggio che collega il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 47

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm. +60°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 48

Installa il puntone stabilizzatore trasversale.
Passaggio 49

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 50

Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione.
Passaggio 51

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 52

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 25 Nm.
Passaggio 53

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 54

Installa la cuffia del supporto del puntone dell'ammortizzatore.

Passaggio 55

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 56

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Volvo V70 SW. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 57

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Volvo V70 SW
Passaggio 58

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 59

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 140 Nm.
Passaggio 60

Rimuovi i cric e i cunei.
Passaggio 61

Rimuovi la copertura di protezione del parafango.
Passaggio 62

Chiudere il cofano.
