Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

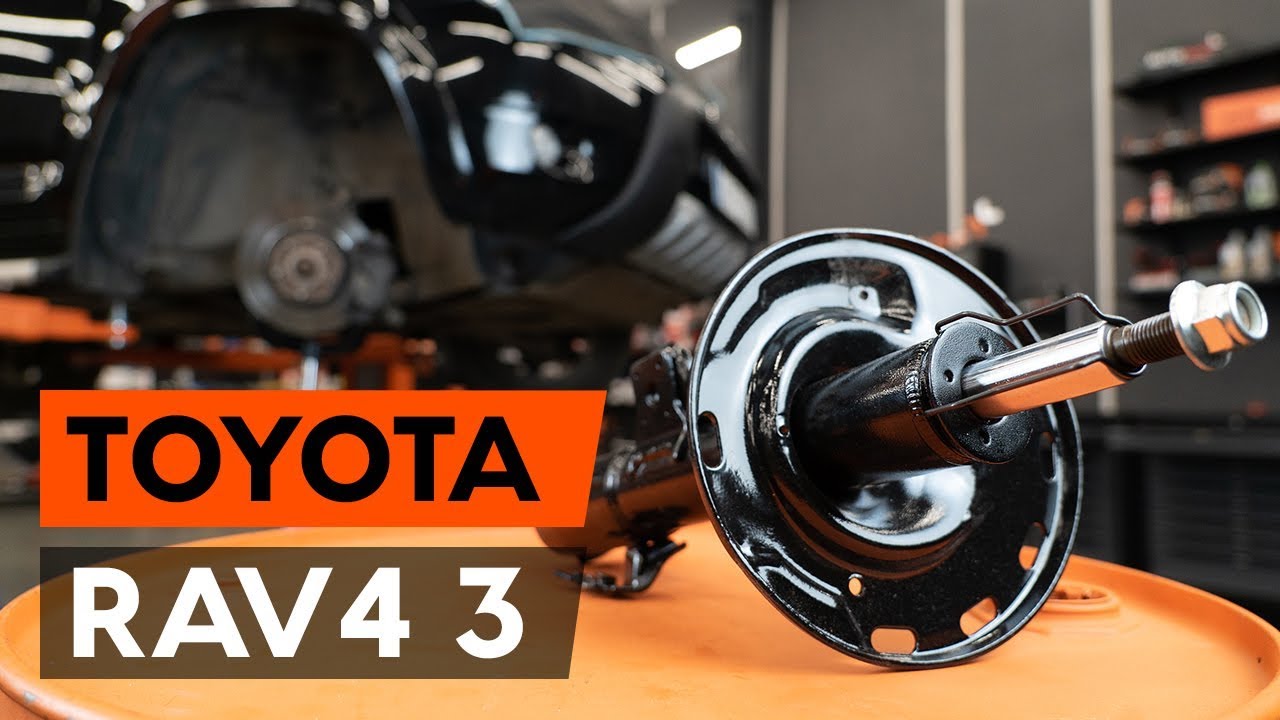

Come sostituire il puntone anteriore dell'ammortizzatore su TOYOTA RAV 4 3 (XA30) [TUTORIAL AUTODOC]

Tutte le parti che è necessario sostituire – Ammortizzatori per RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) e altri modelli TOYOTA

Ammortizzatore

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (150 CV)

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) Benzina (170 CV)

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Diesel (150 CV)

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzina (152 CV)

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD Benzina (269 CV)

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 CV)

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 CV)

        Ammortizzatore per TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) Benzina (273 CV)

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°22

                        Bussola nr. 14

                        Bussola nr. 17

                        Bussola nr. 19

                        Bussola nr. 22

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Supporto universale della puleggia

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. AUTODOC raccomanda:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. Procedere come segue:

Passaggio 1.00

Aprire il cofano vano motore.
Passaggio 2.00

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3.00

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 4.00

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 5.00

Serra le ruote con i cunei.
Passaggio 6.00

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 7.00

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 8.00

Svita i bulloni delle ruote.

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. I professionisti raccomandano:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 9.00

Smonta le ruote.
Passaggio 10.00

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11.00

Svitare il dado e rimuovere la barra stabilizzatrice dal supporto di ammortizzazione. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 12.00

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13.00

Svitare la staffa di fissaggio del tubo flessibile freno dal supporto di ammortizzazione. Utilizza una chiave a bussola N°14.
Passaggio 14.00

Scollegare il cablaggio e il tubo flessibile freno dalla staffa del supporto di ammortizzazione.
Passaggio 15.00

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°22. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 16.00

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 17.00

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 18.00

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:

Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. Toyota RAV4 III
Passaggio 19.00

Estrarre il supporto di ammortizzazione.
Passaggio 20.00

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. Gli esperti di AUTODOC raccomandano:

Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 21.00

Stringi la molla.
Passaggio 22.00

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 23.00

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 24.00

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza un supporto universale della puleggia. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 25.00

Rimuovere il supporto superiore del montante.
Passaggio 26.00

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

AUTODOC raccomanda:

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 27.00

Sgancia la molla elicoidale.
Passaggio 28.00

Rimuovere la molla.
Passaggio 29.00

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. Il consiglio degli esperti di AUTODOC:

Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 30.00

Installa il nuovo ammortizzatore sul compressore idraulico per molle.
Passaggio 31.00

Monta la molla sull'ammortizzatore.
Passaggio 32.00

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.
Passaggio 33.00

Stringi la molla.

Passaggio 34.00

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 35.00

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza un supporto universale della puleggia. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 47 Nm.

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. Consiglio:

Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 36.00

Diserrare la molla.
Passaggio 37.00

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 38.00

Installa la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 39.00

Rimuovi il puntone dell'ammortizzatore.
Passaggio 40.00

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 41.00

Tratta con del prodotto le sedi di montaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 42.00

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 43.00

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Non lo serrare.

AUTODOC raccomanda:

Toyota RAV4 III - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 44.00

Tratta con del prodotto gli elementi di fissaggio del fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 45.00

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 46.00

Avvita l'elemento di fissaggio che collega il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°22. Utilizza una chiave combinata N°22.
Passaggio 47.00

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:

Toyota RAV4 III - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 48.00

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°22. Utilizza una chiave combinata N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 240 Nm.
Passaggio 49.00

Fissare sul montante il tubo dell'impianto freni. Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione.

Passaggio 50.00

Serrare la staffa di fissaggio del tubo flessibile freno sul supporto di ammortizzazione. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 51.00

Installa il puntone stabilizzatore trasversale.

Passaggio 52.00

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 74 Nm.
Passaggio 53.00

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 54.00

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 55.00

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 56.00

Installare la ruota.

Sostituzione: ammortizzatore a molla - Toyota RAV4 III. AUTODOC raccomanda:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 57.00

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 58.00

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 59.00

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 60.00

Rimuovi i cric e i cunei.
Passaggio 61.00

Rimuovi la copertura di protezione del parafango.
Passaggio 62.00

Chiudere il cofano.
