Importante!

Questa procedura di sostituzione può essere usata per:
NISSAN Leaf (ZE1_) Electric … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

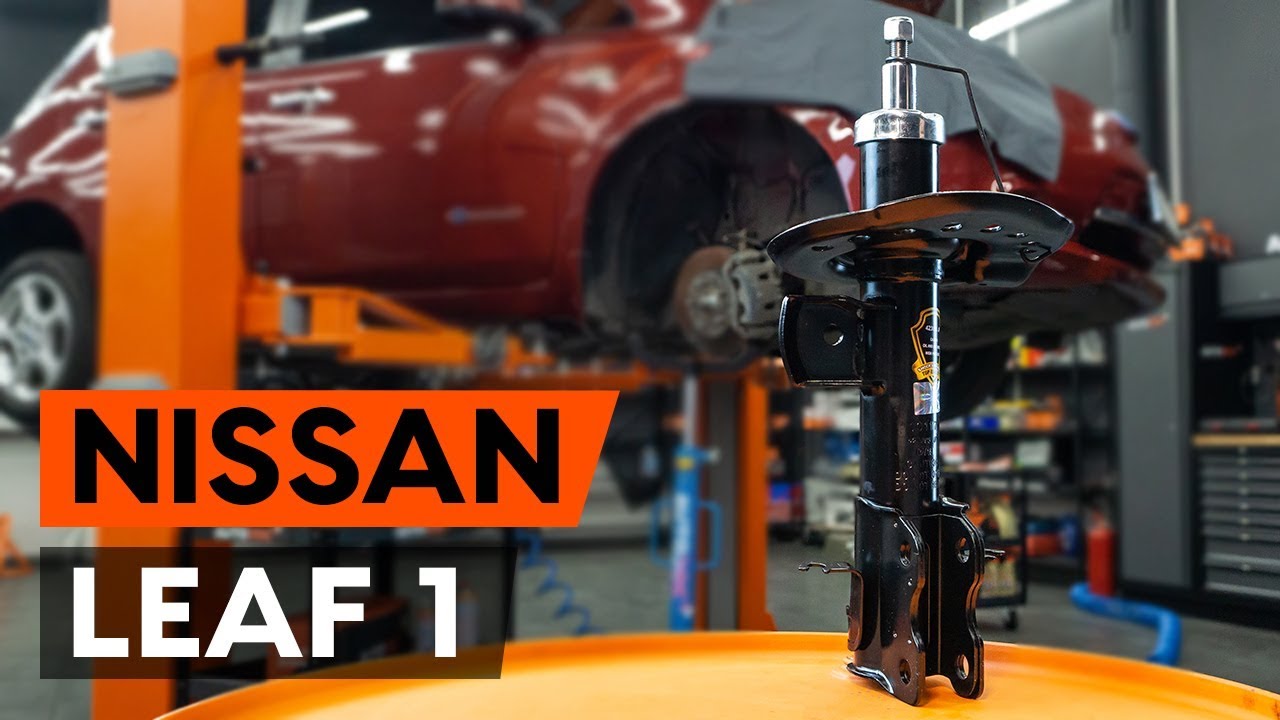

Come sostituire il puntone anteriore dell'ammortizzatore su NISSAN LEAF 1 (ZE0U) [AUTODOC]

Come cambiare ammortizzatore a molla della parte anteriore su Nissan Leaf ZE0 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Ammortizzatori per LEAF e altri modelli NISSAN

Ammortizzatore

Ammortizzatore per Leaf I (ZE0) Elettrico (150 CV)

Attrezzi per montaggio dei Ammortizzatori Leaf I (ZE0)

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°21

                        Bussola nr. 13

                        Bussola nr. 18

                        Bussola nr. 21

                        Punta HEX n.H6

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Piede di porco

                        Martello di gomma

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Il consiglio di AUTODOC:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Procedere come segue:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Solleva e rimuovi la griglia sottoparabrezza.
Passaggio 4

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 5

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 6

Serra le ruote con i cunei.
Passaggio 7

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 8

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 9

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Nissan Leaf ZE0
Passaggio 10

Smonta le ruote.
Passaggio 11

Rimuovi il clip di ritenuta del tubo flessibile del freno.
Passaggio 12

Scollegare il cablaggio e il tubo flessibile freno dalla staffa del supporto di ammortizzazione. Usa un piede di porco.
Passaggio 13

Pulisci gli elementi di fissaggio che collegano il puntone stabilizzatore al puntone dell'ammortizzatore, e quelli che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare il dado e rimuovere la barra stabilizzatrice dal supporto di ammortizzazione. Utilizza una chiave a bussola N°18.
Passaggio 15

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 16

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa un giramaschi.
Passaggio 17

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 18

Rimuovi i bulloni di fissaggio.
Passaggio 19

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 20

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°13.

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Consiglio:
Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando allenti i bulloni.
Passaggio 21

Estrarre il supporto di ammortizzazione.
Passaggio 22

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Gli esperti di AUTODOC raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 23

Stringi la molla.
Passaggio 24

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 25

Rimuovere il dado del montante del supporto di ammortizzazione. Usa una chiave HEX N.H6. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 26

Rimuovere il supporto superiore del montante.
Passaggio 27

Sgancia la molla elicoidale.
Passaggio 28

Rimuovere la molla.
Passaggio 29

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 30

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Il consiglio di AUTODOC:
Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 31

Installa il nuovo ammortizzatore sul compressore idraulico per molle.
Passaggio 32

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.
Passaggio 33

Monta la molla sull'ammortizzatore.
Passaggio 34

Stringi la molla.
Passaggio 35

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 36

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°18. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 68 Nm.

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. I professionisti raccomandano:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 37

Diserrare la molla.
Passaggio 38

Rimuovi il puntone dell'ammortizzatore.
Passaggio 39

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 40

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Non lo serrare.

AUTODOC raccomanda:
Nissan Leaf ZE0 - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 41

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 42

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 43

Monta i bulloni di fissaggio.
Passaggio 44

Avvita l'elemento di fissaggio che collega il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°21. Utilizza una chiave combinata N°21.
Passaggio 45

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 46

Installa il puntone stabilizzatore trasversale. Utilizza una chiave a bussola N°18.
Passaggio 47

Fissare sul montante il tubo dell'impianto freni. Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione.
Passaggio 48

Installa il tubo flessibile del freno al clip di ritenuta. Usa un martello di gomma.
Passaggio 49

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°21. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 165 Nm.
Passaggio 50

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.
Passaggio 51

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 52

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 53

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: ammortizzatore a molla - Nissan Leaf ZE0. Il consiglio degli esperti di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 54

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Nissan Leaf ZE0
Passaggio 55

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 56

Abbassare l'automobile.
Passaggio 57

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 16 Nm.
Passaggio 58

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 59

Installa la griglia del sottoparabrezza e fissala.
Passaggio 60

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 108 Nm.
Passaggio 61

Rimuovi i cric e i cunei.
Passaggio 62

Rimuovi la copertura di protezione del parafango.
Passaggio 63

Chiudere il cofano.
