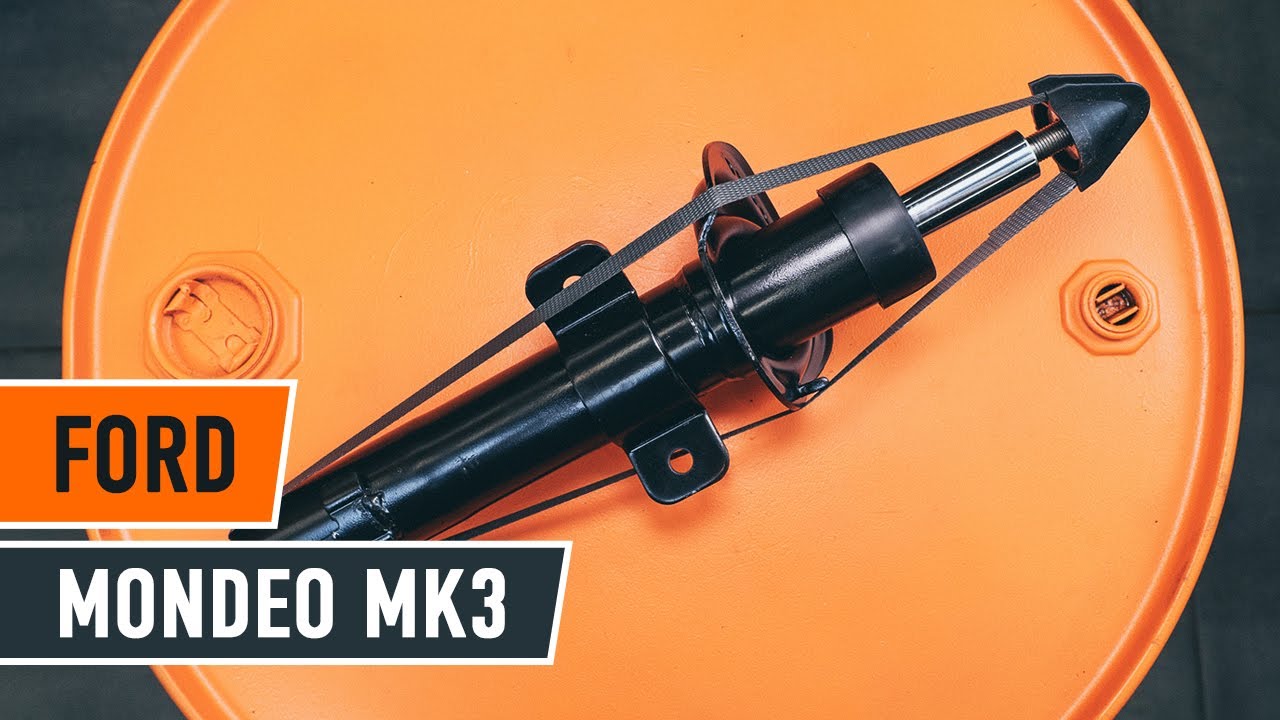

Come cambiare ammortizzatore a molla della parte anteriore su Ford Mondeo Mk3 sedan - Guida alla sostituzione
scaricamenti:
0
Visualizzazioni:
12
0
Utenti votati – 0
Importante!
Questa procedura di sostituzione può essere usata per:
FORD MONDEO III Tre volumi (B4Y) 1.8 16V,
FORD MONDEO III Tre volumi (B4Y) 1.8 16V,
FORD MONDEO III Tre volumi (B4Y) 2.5 V6 24V,
FORD MONDEO III Tre volumi (B4Y) 2.0 16V DI / TDDi / TDCi,
FORD MONDEO III Tre volumi (B4Y) 2.0 16V TDDi / TDCi,
FORD MONDEO III Tre volumi (B4Y) 2.0 TDCi,
FORD MONDEO III Tre volumi (B4Y) ST220,
FORD MONDEO III Tre volumi (B4Y) 1.8 SCi,
FORD MONDEO III Tre volumi (B4Y) 2.2 TDCi,
FORD MONDEO III Tre volumi (B4Y) 3.0 V6 24V,
FORD MONDEO III Tre volumi (B4Y) 2.2 TDCi,
FORD MONDEO III Tre volumi (B4Y) 2.0 DI
…
Visualizzare di più
I vari passaggi possono variare leggermente a seconda della struttura dell'auto.
Come sostituire il puntone anteriore dell'ammortizzatore su FORD MONDEO MK3 Sedan [AUTODOC]
Tutte le parti che è necessario sostituire – Ammortizzatori per MONDEO III Tre volumi (B4Y) e altri modelli FORD
Sostituzione: ammortizzatore a molla - Ford Mondeo Mk3 sedan. Gli esperti di AUTODOC raccomandano:
Entrambi i puntoni
dell'ammortizzatore della
sospensione anteriore
dovrebbero essere sostituiti
contemporaneamente.
La procedura di sostituzione
è identica per i puntoni di
sinistra e di destra della
sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - Ford Mondeo Mk3 sedan - dovrebbero essere effettuati a motore spento.
Eseguire la sostituzione nel seguente ordine:
Passaggio 1
Aprire il cofano vano motore.
Passaggio 2
Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3
Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore.
Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 4
Allentare gli elementi di fissaggio superiori del puntone di sospensione (3 pezzi). Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 5
Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 6
Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°32. Usa un giramaschi.
Passaggio 7
Serra le ruote con i cunei.
Passaggio 8
Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 9
Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 10
Svita i bulloni delle ruote.
AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Ford Mondeo Mk3 sedan
Passaggio 11
Smonta le ruote.
Passaggio 12
Scollegare il cablaggio del sensore ABS.
Passaggio 13
Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici.
Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14
Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 15
Rimuovere il puntone stabilizzatore trasversale.
Passaggio 16
Pulisci gli elementi di fissaggio che collegano il tubo flessibile del freno al puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17
Svitare la staffa di fissaggio del tubo flessibile freno dal supporto di ammortizzazione. Utilizza una chiave combinata N°15.
Passaggio 18
Pulire l'elemento di fissaggio inferiore che collega il puntone di sospensione al fuso a snodo dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19
Svita gli elementi di fissaggio
che collegano il
puntone dell'ammortizzatore
al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 20
Rimuovi i bulloni di fissaggio.
Passaggio 21
Svita gli elementi di fissaggio
che collegano l'albero di
trasmissione al mozzo della
ruota. Utilizza una chiave a bussola N°32. Usa una chiave a cricchetto.
Passaggio 22
Rimuovi il dado di fissaggio.
Passaggio 23
Pulisci gli elementi di
fissaggio che collegano il
giunto sferico al braccio di
controllo della sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 24
Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 25
Rimuovi i bulloni di fissaggio.
Passaggio 26
Scollega l'albero di trasmissione dal fuso a snodo. Usa un cacciaspina. Usa un martello.
Sostituzione: ammortizzatore a molla - Ford Mondeo Mk3 sedan. Il consiglio degli esperti di AUTODOC:
Assicurati che l'albero di
trasmissione non sia
scarico (quando l'auto è
sollevata).
Passaggio 27
Scollegare il giunto sferico dal braccio.
Passaggio 28
Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 29
Sgancia gli elementi di
fissaggio che collegano
il puntone
dell'ammortizzatore al fuso
a snodo. Usa una chiave a bussola
specifica per rimuovere
l'ammortizzatore. Usa una chiave a cricchetto.
Passaggio 30
Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 31
Svita gli elementi di fissaggio superiori del puntone dell'ammortizzatore (3 pezzi).
AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. Ford Mondeo Mk3 sedan
Passaggio 32
Estrarre il supporto di ammortizzazione.
Passaggio 33
Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.
Sostituzione: ammortizzatore a molla - Ford Mondeo Mk3 sedan. Gli esperti di AUTODOC raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 34
Stringi la molla.
Passaggio 35
Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 36
Svitare il dado dell'asta del pistone del puntone. Utilizza una chiave a bussola N°19. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 37
Rimuovere il supporto superiore del puntone.
Passaggio 38
Sgancia la molla elicoidale.
Passaggio 39
Rimuovere la molla.
Passaggio 40
Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.
AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Ford Mondeo Mk3 sedan. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 41
Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.
Sostituzione: ammortizzatore a molla - Ford Mondeo Mk3 sedan. Il consiglio degli esperti di AUTODOC:
Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 42
Installa il nuovo ammortizzatore sul compressore idraulico per molle.
Passaggio 43
Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.
Passaggio 44
Monta la molla sull'ammortizzatore.
Passaggio 45
Stringi la molla.
Passaggio 46
Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 47
Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°19. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Sostituzione: ammortizzatore a molla - Ford Mondeo Mk3 sedan. Gli esperti di AUTODOC raccomandano:
Assicurati che la molla sia
posizionata correttamente.
Evita il suo disallineamento.
Passaggio 48
Diserrare la molla.
Passaggio 49
Rimuovi il puntone dell'ammortizzatore.
Passaggio 50
Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 51
Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 52
Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 53
Fissa gli elementi di fissaggio superiori dell'ammortizzatore
(3 pezzi). Non lo serrare.
AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Ford Mondeo Mk3 sedan
Passaggio 54
Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 55
Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 56
Solleva il cric idraulico per trasmissione di 10-15 cm.
Passaggio 57
Monta il bullone di fissaggio.
Passaggio 58
Avvita l'elemento di fissaggio che collega il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 59
Rimuovi il supporto da sotto il fuso a snodo.
AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Ford Mondeo Mk3 sedan. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 60
Pulisci le scanalature del
giunto omocinetico
dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 61
Montare l'albero di trasmissione.
Passaggio 62
Unisci il giunto sferico al braccio di sospensione.
Passaggio 63
Monta i bulloni di fissaggio.
Passaggio 64
Avvitare l'elemento di fissaggio che collega il giunto sferico al braccio di controllo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 65
Stringere gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 48 Nm.
Passaggio 66
Serrare il perno di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 83 Nm.
Passaggio 67
Installa il dado di serraggio.
Passaggio 68
Avvitare il dado dell'albero conduttore. Utilizza una chiave a bussola N°32. Usa una chiave a cricchetto.
Passaggio 69
Pulisci gli elementi di fissaggio della staffa del tubo flessibile. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 70
Serrare la staffa di fissaggio del tubo flessibile freno sul supporto di ammortizzazione. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 32 Nm.
Passaggio 71
Pulisci le sedi di montaggio del tirante della barra stabilizzatrice. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 72
Installa il puntone stabilizzatore trasversale.
Passaggio 73
Serra gli elementi di
fissaggio del tirante della
barra stabilizzatrice.
Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 74
Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 48 Nm.
Passaggio 75
Collegare il cablaggio del sensore ABS.
Passaggio 76
Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto gli elementi di fissaggio del fuso a snodo. Usa il grasso al rame.
Passaggio 77
Tratta la superfice nella
quale il disco freno fa
contatto con il cerchione
della ruota. Usa il grasso al rame.
Passaggio 78
Pulisci la superficie del
disco freno. Usa un detergente spray multiuso.
Passaggio 79
Installare la ruota.
AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Ford Mondeo Mk3 sedan
Passaggio 80
Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 81
Abbassare l'automobile.
Passaggio 82
Serra il dado dell'albero di
trasmissione. Utilizza una chiave a bussola N°32. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 290 Nm.
Passaggio 83
Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 84
Rimuovi i cric e i cunei.
Passaggio 85
Serra gli elementi di fissaggio superiori del puntone dell'ammortizzatore (3 pezzi). Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 86
Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 87
Rimuovi la copertura di protezione del parafango.
Passaggio 88
Chiudere il cofano.
