Importante!

Questa procedura di sostituzione può essere usata per:
CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.4 BiFuel, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.6 Bioflex, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.1 i, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.1 LPG, CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4, CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent, CITROËN C3 I Hatchback (FC_, FN_) 1.4 Flex … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

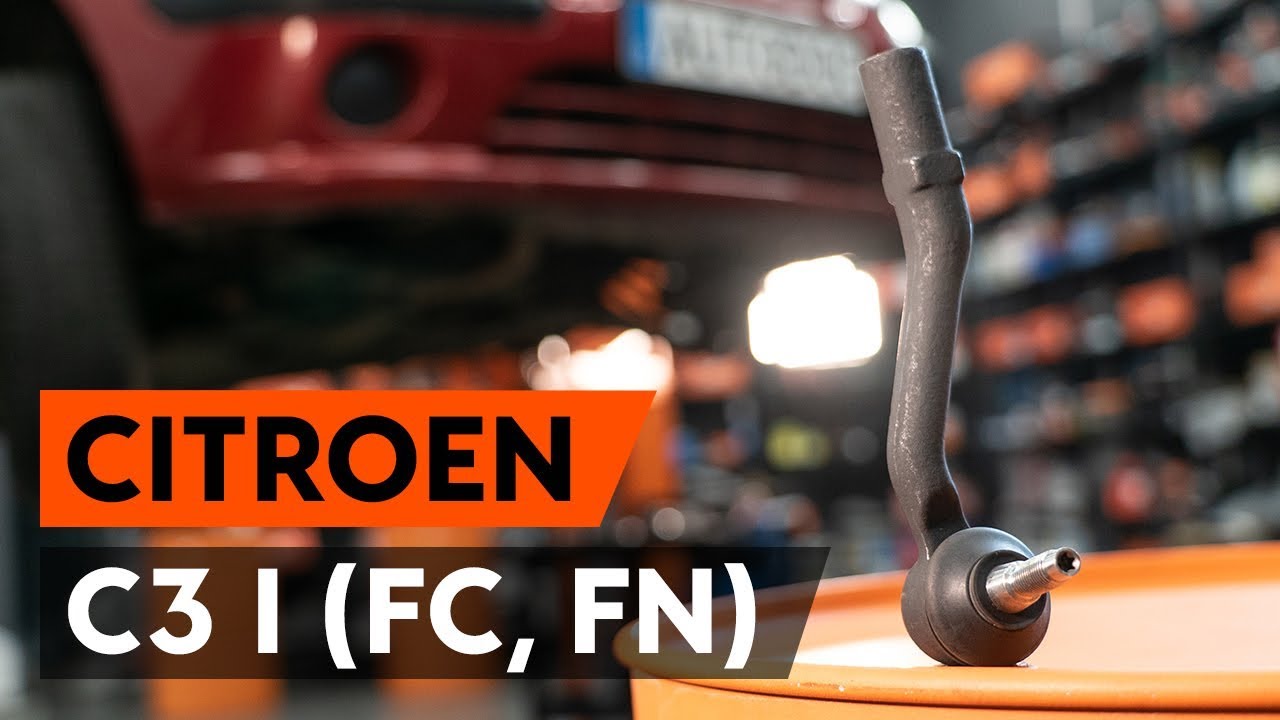

Come sostituire testine sterzo CITROEN C3 1 (FC, FN) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Testina dello Sterzo per C3 I Hatchback (FC_, FN_) e altri modelli CITROËN

Testa barra d'accoppiamento

Tirante trasversale

Kit riparazione, Barra di accoppiamento

Kit montaggio, Testa tirante sterzo

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V HDi Diesel (90 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent Benzina/Gas naturale (GNC) (73 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V Benzina (110 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent Benzina/Gas naturale (GNC) (67 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi Diesel (75 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V Benzina (109 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.6 Bioflex Benzina/Etanolo (113 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.4 Benzina (79 CV)

        Testa barra d'accoppiamento per CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V HDi Diesel (90 CV)

Sostituzione: testine sterzo - Citroen C3 1. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°22

                        Bussola nr. 17

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Calibro a corsoio

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Citroen C3 1. Consiglio:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Durante il montaggio usare solo bulloni e dadi nuovi.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: testine sterzo - Citroen C3 1. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: testine sterzo - Citroen C3 1. AUTODOC raccomanda:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 8

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa un giramaschi.
Passaggio 9

Allentare il controdado di attacco del gambo tirante alla barra. Utilizza una chiave combinata N°22.
Passaggio 10

Scollegare il gambo tirante dal fuso a snodo.
Passaggio 11

Svitare il gambo dalla barra comando sterzo.
Passaggio 12

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - Citroen C3 1. Gli esperti di AUTODOC raccomandano:

Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 14

Tratta con del prodotto la parte filettata del tirante. Usa il grasso al rame.
Passaggio 15

Collegare il gambo tirante al fuso a snodo.
Passaggio 16

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 17

Avvita il controdado sulle testine tiranti. Utilizza una chiave combinata N°22 (2 pezzi).
Passaggio 18

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 19

Serrare il controdado del gambo. Utilizza una chiave combinata N°22 (2 pezzi). Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 20

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 38 Nm.
Passaggio 21

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.
Passaggio 22

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.

Passaggio 23

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 24

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: testine sterzo - Citroen C3 1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 25

Installare la ruota.

Sostituzione: testine sterzo - Citroen C3 1. Il consiglio di AUTODOC:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 26

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 27

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.

Sostituzione: testine sterzo - Citroen C3 1. I professionisti raccomandano:

Controllare e regolare, se necessario, la campanatura.
Passaggio 28

Rimuovi i cric e i cunei.
