Intervallo di sostituzione consigliato per la categoria di pezzi Tamburo freno : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
CITROËN Berlingo / Berlingo First Van (M_) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First Van (M_) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First Van (M_) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First Van (M_) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Van (M_) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Van (M_) 2.0 HDI 90 (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First Van (M_) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First Van (M_) 1.4 bivalent, CITROËN Berlingo / Berlingo First Van (M_) 1.8 i, CITROËN Berlingo / Berlingo First Van (M_) 2.0 HDI 90 4WD (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First Van (M_) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First Van (M_) 1.6 HDI 75 (MB9HW), CITROËN Berlingo / Berlingo First Van (M_) Electric, CITROËN Berlingo / Berlingo First Van (M_) 1.6 HDI 90 (MB9HX, MC9HX), CITROËN Berlingo / Berlingo First Van (M_) 1.6 16V, CITROËN Berlingo / Berlingo First Van (M_) 1.4 BiFuel (MBKFXB, MCKFXB), CITROËN Berlingo / Berlingo First Van (M_) 1.9 D (MBDJY), CITROËN Berlingo / Berlingo First Van (M_) 1.4 i … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

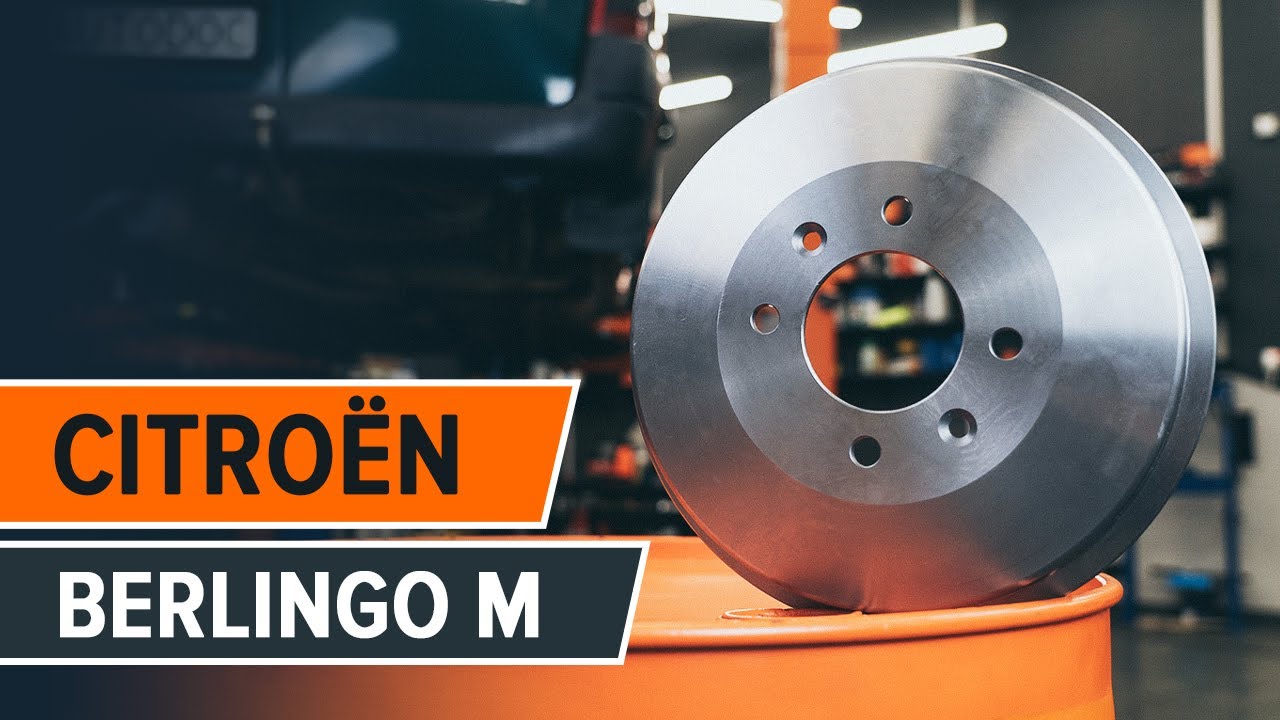

Come sostituire tamburo freno su CITROËN BERLINGO M [VIDEO TUTORIAL DI AUTODOC]

Come cambiare tamburo freno su Citroën Berlingo M - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Freno a Tamburo per Berlingo / Berlingo First Van (M_) e altri modelli CITROËN

Tamburo freno

        Tamburo freno per Berlingo / Berlingo First I Van (M) Benzina (60 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Benzina (75 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Diesel (59 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Diesel (70 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Diesel (69 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Diesel (69 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Diesel (90 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Benzina/Gas naturale (GNC) (75 CV)

        Tamburo freno per Berlingo / Berlingo First I Van (M) Benzina/Gas naturale (GNC) (65 CV)

Attrezzi per montaggio dei Freno a Tamburo Berlingo / Berlingo First I Van (M)

Sostituzione: freni tamburo - Citroën Berlingo M. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso ceramico

                        Chiave dinamometrica

                        Bussola nr. 12

                        Punta Torx T30

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Giravite Phillips

                        Cacciavite a percussione

                        Piede di porco

                        Cunei ruote

Acquistare utensili

AUTODOC raccomanda:

Sostituisci i tamburi freno della Citroën Berlingo M in coppia per asse posteriore indifferentemente dallo stato dei componenti. Ciò garantisce una frenatura uniforme.
La procedura di sostituzione è identica per i freni a tamburo destro e sinistro sullo stesso asse.
Quando sostituisci i freni a tamburo, assicurati di sostituire anche le ganasce dei freni.
Sostituzione: freni tamburo - Citroën Berlingo M. Procedere come segue:

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare l’auto.

Sostituzione: freni tamburo - Citroën Berlingo M. Il consiglio di AUTODOC:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Citroën Berlingo M
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulire gli elementi di fissaggio del tamburo del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare gli elementi di fissaggio del tamburo del freno. Usa la chiave Torx T 30. Usa un cacciavite a percussione.
Passaggio 8

Rimuovi i bulloni di fissaggio.
Passaggio 9

Svitare gli elementi di fissaggio della console centrale e rimuoverla. Usa un cacciavite Phillips.
Passaggio 10

Allentare il dado di regolazione del cavo del freno di stazionamento. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 11

Rimuovere il tamburo del freno. Usa un piede di porco.
Passaggio 12

Pulisci il mozzo. Usa una spazzola metallica.
Passaggio 13

Tratta la superficie di contatto. Utilizzare grasso ceramico.
Passaggio 14

Aggiustare nuovamente il regolatore della ganascia del freno. Usa un piede di porco.
Passaggio 15

Installare il tamburo del freno.
Passaggio 16

Monta i bulloni di fissaggio.
Passaggio 17

Serrare gli elementi di fissaggio del tamburo del freno. Usa la chiave Torx T 30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 18

Trattare la superficie in cui il cerchio viene a contatto con il freno a tamburo. Utilizzare grasso ceramico.
Passaggio 19

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Citroën Berlingo M
Passaggio 20

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.

Sostituzione: freni tamburo - Citroën Berlingo M. Consiglio:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 21

Aggiustare il dado di regolazione del cavo del freno di stazionamento. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 22

Installare la console centrale ed avvitarne gli elementi di fissaggio. Usa un cacciavite Phillips.
Passaggio 23

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 24

Rimuovi i cric e i cunei.
