Intervallo di sostituzione consigliato per la categoria di pezzi Kit ganasce freni : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
CITROËN Berlingo / Berlingo First Van (M_) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First Van (M_) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First Van (M_) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First Van (M_) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Van (M_) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First Van (M_) 2.0 HDI, CITROËN Berlingo / Berlingo First Van (M_) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First Van (M_) 1.4 bivalent, CITROËN Berlingo / Berlingo First Van (M_) 1.8 i, CITROËN Berlingo / Berlingo First Van (M_) 2.0 HDI 4WD, CITROËN Berlingo / Berlingo First Van (M_) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First Van (M_) 1.6 HDI, CITROËN Berlingo / Berlingo First Van (M_) Electric, CITROËN Berlingo / Berlingo First Van (M_) 1.6 HDI, CITROËN Berlingo / Berlingo First Van (M_) 1.9 D (MBDJY), CITROËN Berlingo / Berlingo First Van (M_) 1.6 16V, CITROËN Berlingo / Berlingo First Van (M_) Electric, CITROËN Berlingo / Berlingo First Van (M_) 1.4 BiFuel (MBKFXB, MCKFXB), CITROËN Berlingo / Berlingo First Van (M_) 1.4 i, CITROËN Berlingo / Berlingo First Van (M_) 1.6 HDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

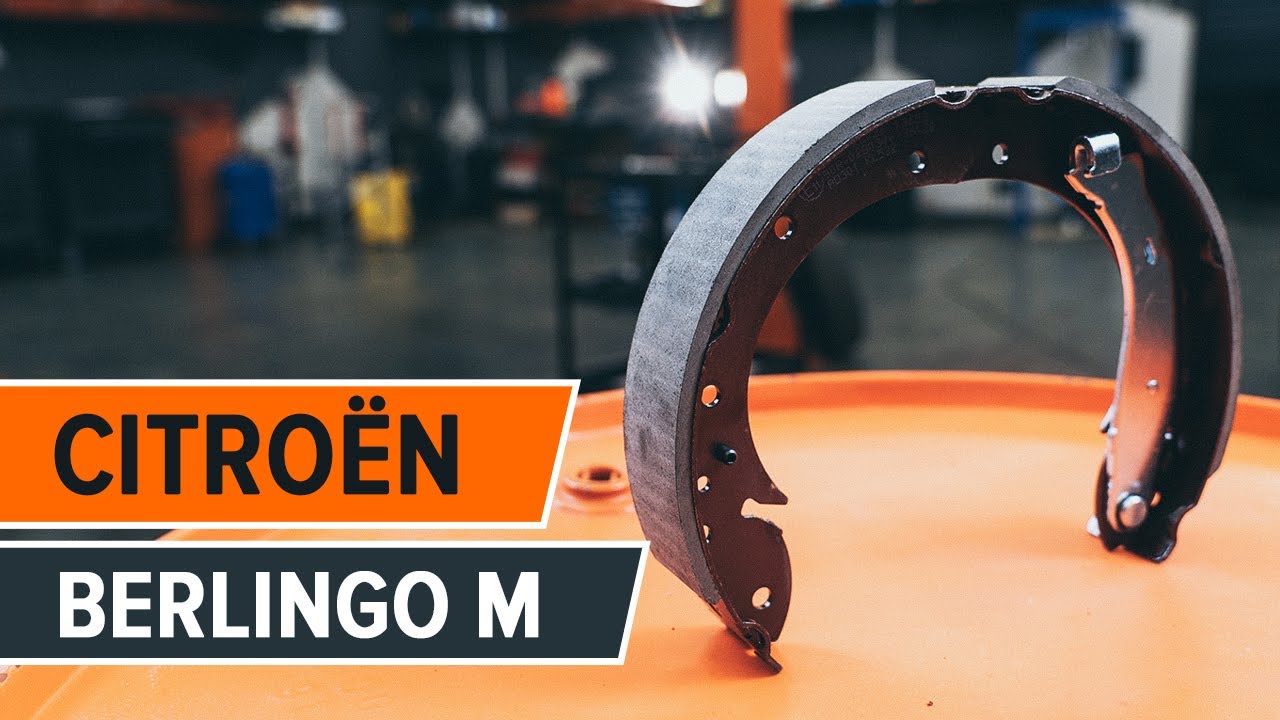

Come sostituire ganasce freno su CITROËN BERLINGO M [VIDEO TUTORIAL DI AUTODOC]

Come cambiare ganasce freno della parte posteriore su Citroën Berlingo M - Guida alla sostituzione

Prodotti alternativi

Kit ganasce freni

Attrezzi per montaggio dei Ganasce Freno Berlingo / Berlingo First I Van (M)

Sostituzione: ganasce freni - Citroën Berlingo M. Elenco degli attrezzi necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso ceramico

                      Chiave dinamometrica

                      Bussola nr. 12

                      Punta Torx T30

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Attrezzo per comprimere le molle dei freni

                      Giravite piatto

                      Giravite Phillips

                      Cacciavite a percussione

                      Pinze a naso lungo

                      Morsa (meccanica)

                      Piede di porco

                      Cunei ruote

Acquistare utensili

Sostituzione: ganasce freni - Citroën Berlingo M. Il consiglio degli esperti di AUTODOC:

Sostituire le ganasce dei freni come set su uno stesso asse. In questo modo viene garantita una frenatura efficiente.
La procedura di sostituzione è identica per le ganasce dei freni sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Citroën Berlingo M - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare l’auto.

Sostituzione: ganasce freni - Citroën Berlingo M. Consiglio:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Citroën Berlingo M
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulire gli elementi di fissaggio del tamburo del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare gli elementi di fissaggio del tamburo del freno. Usa la chiave Torx T 30. Usa un cacciavite a percussione.
Passaggio 8

Rimuovi i bulloni di fissaggio.
Passaggio 9

Svitare gli elementi di fissaggio della console centrale e rimuoverla. Usa un cacciavite Phillips.
Passaggio 10

Allentare il dado di regolazione del cavo del freno di stazionamento. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 11

Rimuovere il tamburo del freno. Usa un piede di porco.
Passaggio 12

Pulire gli elementi di fissaggio delle ganasce dei freni. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: ganasce freni - Citroën Berlingo M. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 13

Rimuovere la molla di ritorno inferiore delle ganasce del freno. Usa un giravite piatto.
Passaggio 14

Rimuovere la molla di ritenuta laterale. Utilizzare pinze a naso lungo.
Passaggio 15

Rimuovere la leva di regolazione.
Passaggio 16

Allentare il regolatore della ganascia del freno. Usa un giravite piatto.
Passaggio 17

Rimuovere la molla di ritorno superiore delle ganasce del freno. Usa un giravite piatto.
Passaggio 18

Rimuovere gli elementi di fissaggio delle ganasce del freno a tamburo. Utilizzare un attrezzo per comprimere le molle dei freni.
Passaggio 19

Rimuovere la ganascia del freno destra.
Passaggio 20

Rimuovere il regolatore della ganascia del freno.
Passaggio 21

Rimuovere la molla di ritenuta del freno di stazionamento della ganascia sinistra. Usa un giravite piatto.
Passaggio 22

Scollegare il cavo freno di stazionamento.
Passaggio 23

Rimuovere la ganascia del freno sinistra.
Passaggio 24

Pulire le sedi di montaggio delle ganasce dei freni. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: ganasce freni - Citroën Berlingo M. Il consiglio degli esperti di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 25

Rimuovere la boccola di regolazione dalla vecchia ganascia destra ed installarla su quella nuova. Utilizzare una morsa.
Passaggio 26

Collegare il cavo del freno di stazionamento al braccio della ganascia freno.
Passaggio 27

Installare una nuova ganascia del freno sinistra.
Passaggio 28

Installare gli elementi di fissaggio delle ganasce del freno a tamburo. Utilizzare un compressore per molla di ritenzione della ganascia del freno.
Passaggio 29

Installare il regolatore della ganascia del freno.
Passaggio 30

Installare una nuova ganascia del freno destra.
Passaggio 31

Installare la molla di ritorno superiore. Usa un piede di porco.
Passaggio 32

Installare la leva di regolazione.
Passaggio 33

Installare la molla di fermo. Utilizzare pinze a naso lungo.
Passaggio 34

Installare la molla di ritorno inferiore. Usa un piede di porco.
Passaggio 35

Installare la molla di ritenuta del freno di stazionamento della ganascia sinistra.
Passaggio 36

Pulisci il mozzo. Usa una spazzola metallica.
Passaggio 37

Tratta la superficie di contatto. Utilizzare grasso ceramico.
Passaggio 38

Aggiustare nuovamente il regolatore della ganascia del freno. Usa un piede di porco.
Passaggio 39

Installare il tamburo del freno.
Passaggio 40

Monta i bulloni di fissaggio.
Passaggio 41

Serrare gli elementi di fissaggio del tamburo del freno. Usa la chiave Torx T 30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 42

Trattare la superficie in cui il cerchio viene a contatto con il freno a tamburo. Utilizzare grasso ceramico.
Passaggio 43

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Citroën Berlingo M
Passaggio 44

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.

Sostituzione: ganasce freni - Citroën Berlingo M. Gli esperti di AUTODOC raccomandano:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 45

Aggiustare il dado di regolazione del cavo del freno di stazionamento. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 46

Installare la console centrale ed avvitarne gli elementi di fissaggio. Usa un cacciavite Phillips.
Passaggio 47

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 48

Rimuovi i cric e i cunei.
