Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA Yaris Hatchback (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Hatchback (_P9_) 1.0 VVT-i (KSP90_), TOYOTA Yaris Hatchback (_P9_) 1.4 D-4D (NLP90_), TOYOTA Yaris Hatchback (_P9_) 1.5 (NCP91_), TOYOTA Yaris Hatchback (_P9_) 1.3 VVT-i (NCP90_, SCP90_), TOYOTA Yaris Hatchback (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Hatchback (_P9_) 1.0 GPL (KSP90_), TOYOTA Yaris Hatchback (_P9_) 1.3 4WD (NCP92_) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

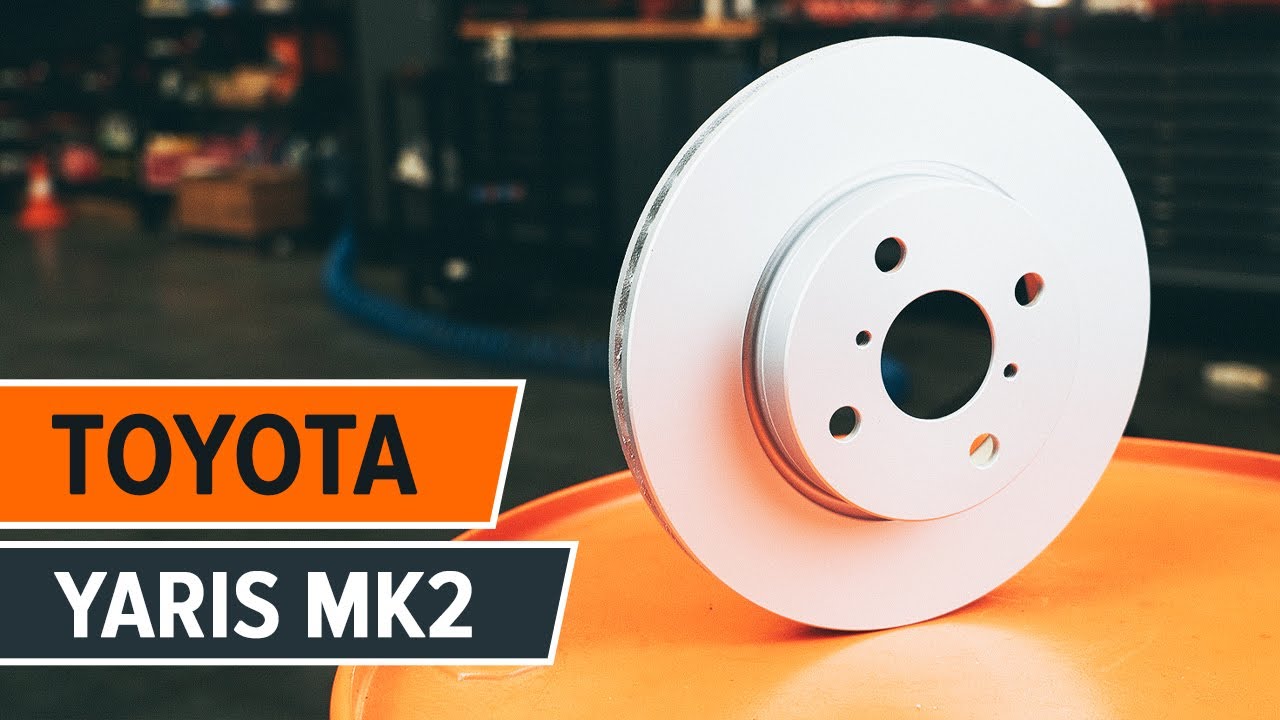

Come sostituire dischi freno della parte anteriore su TOYOTA YARIS Mk2 [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Dischi Freno per Yaris Hatchback (_P9_) e altri modelli TOYOTA

Disco freno

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.5 (NCP91_) Benzina (109 CV)

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.3 4WD (NCP92_) Benzina (87 CV)

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.33 VVT-i (NSP90_) Benzina (100 CV)

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.3 VVT-i (NCP90_, SCP90_) Benzina (86 CV)

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.0 GPL (KSP90_) Benzina/Gasauto (GPL) (69 CV)

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.33 VVT-i (NSP90_) Benzina (99 CV)

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.0 VVT-i (KSP90_) Benzina (69 CV)

        Disco freno per TOYOTA Yaris Hatchback (_P9_) 1.4 D-4D (NLP90_) Diesel (90 CV)

Sostituzione: dischi freni - Toyota Yaris Mk2. Attrezzi che sono necessari:

                        Spazzola metallica

                        Spazzola pulente in nylon

                        WD-40 spray lubrificante

                        Pulitore freni

                        Pasta antifischio per freni

                        Grasso ceramico

                        Chiave dinamometrica

                        Bussola nr. 17

                        Punta hex n.H7

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Arretratore per
pistoncini freni a disco

                        Piede di porco

                        Cunei ruote

Acquistare utensili

AUTODOC raccomanda:

Sostituire i dischi dell'automobile Toyota Yaris Mk2 in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.

Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 4

Sollevare l’auto.

Sostituzione: dischi freni - Toyota Yaris Mk2. Gli esperti di AUTODOC raccomandano:

Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Toyota Yaris Mk2
Passaggio 6

Smonta le ruote.
Passaggio 7

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.
Passaggio 8

Svitare gli elementi di fissaggio della pinza del freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 9

Scollega la molla di ritenuta della pinza del freno. Usa un piede di porco.
Passaggio 10

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 11

Rimuovere la pinza del freno. Usa un piede di porco.

Sostituzione: dischi freni - Toyota Yaris Mk2. Gli esperti di AUTODOC raccomandano:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 12

Rimuovere le pastiglie del freno.
Passaggio 13

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Rimuovere la staffa della pinza.
Passaggio 17

Rimuovere il disco del freno.
Passaggio 18

Pulisci il mozzo. Usa una spazzola metallica.
Passaggio 19

Tratta la superficie di contatto. Utilizzare grasso ceramico.
Passaggio 20

Installare il disco del freno.
Passaggio 21

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: dischi freni - Toyota Yaris Mk2. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 22

Installare il sostegno pinza freno.
Passaggio 23

Monta i bulloni di fissaggio.

Passaggio 24

Serrare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 107 Nm.
Passaggio 25

Tratta con del prodotto il pistone della pinza freno. Usare una spazzola pulente in nylon. Usa un pulitore freni.

AUTODOC raccomanda:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 26

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.

Sostituzione: dischi freni - Toyota Yaris Mk2. Il consiglio di AUTODOC:

Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 27

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.

Sostituzione: dischi freni - Toyota Yaris Mk2. Consiglio:

Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 28

Installare le pastiglie del freno.
Passaggio 29

Montare la pinza del freno e fissarla.
Passaggio 30

Serra gli elementi di fissaggio della pinza del freno. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 34 Nm.
Passaggio 31

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 32

Installare la molla di fissaggio della pinza freno. Usa un piede di porco.
Passaggio 33

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 34

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: dischi freni - Toyota Yaris Mk2. Attrezzi che potrebbero essere necessari:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 35

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Toyota Yaris Mk2
Passaggio 36

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 37

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 38

Rimuovi i cric e i cunei.

AUTODOC raccomanda:

Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 39

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
