Importante!

Questa procedura di sostituzione può essere usata per:
VOLVO V70 III (135) T4, VOLVO V70 III (135) T5, VOLVO V70 III (135) D3 / D4, VOLVO V70 III (135) 1.6 DRIVe / D2, VOLVO V70 III (135) D5, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) T4F, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) D5, VOLVO V70 III (135) 2.0, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) 2.0 D, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) D5, VOLVO V70 III (135) 1.6 D, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 2.0 T … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

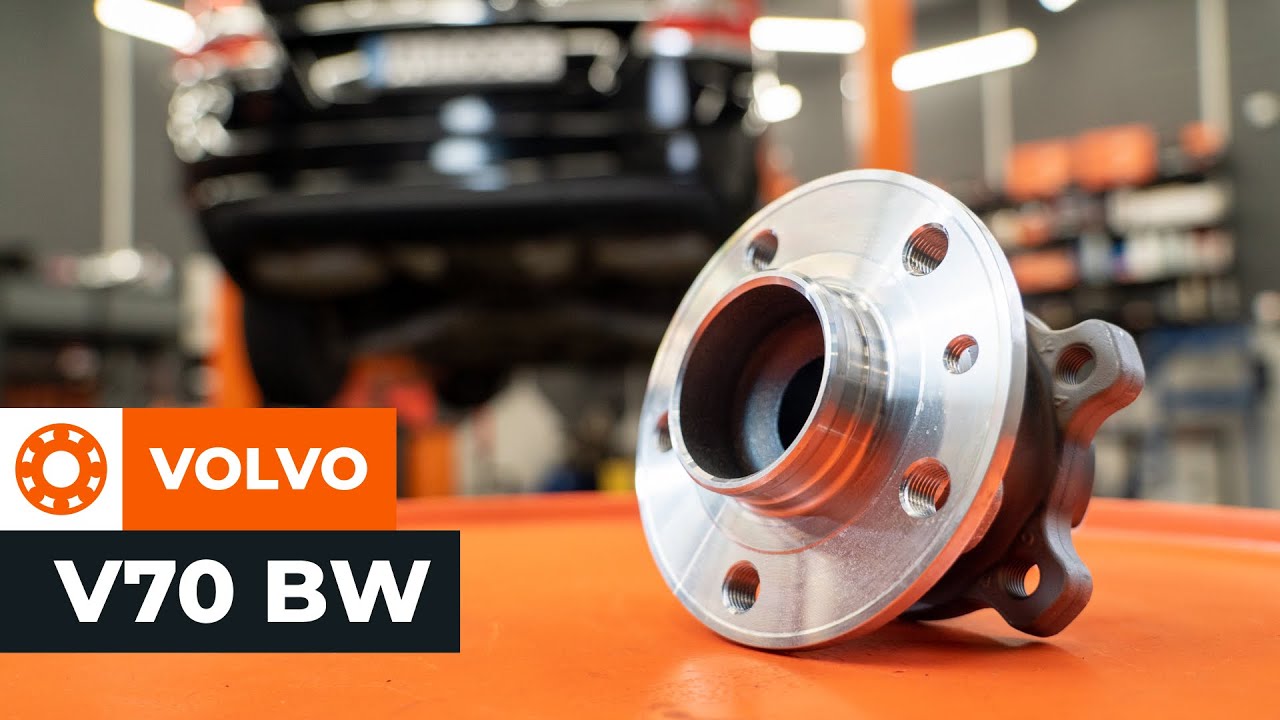

Come sostituire cuscinetto ruota della parte posteriore su VOLVO V70 BW [VIDEO TUTORIAL DI AUTODOC]

Come cambiare cuscinetto ruota della parte posteriore su Volvo V70 BW - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per V70 III (135) e altri modelli VOLVO

Kit cuscinetto ruota

        Kit cuscinetto ruota per V70 III (BW, 135) Benzina (180 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Benzina (241 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Diesel (163 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Diesel (114 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Diesel (215 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Benzina (243 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Benzina/Etanolo (180 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Benzina (200 CV)

        Kit cuscinetto ruota per V70 III (BW, 135) Diesel (163 CV)

Attrezzi per montaggio dei Cuscinetto Ruota V70 III (BW, 135)

Sostituzione: сuscinetto ruota - Volvo V70 BW. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Detergente spray multiuso

                        Pulitore freni

                        Grasso ceramico

                        Chiave dinamometrica

                        Chiave combinate N°15

                        Bussola nr. 13

                        Bussola nr. 15

                        Punta Torx T25

                        Punta Torx T50

                        Punta Torx T55

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Giramaschi

                        Martello

                        Cacciavite a percussione

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Volvo V70 BW. AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Volvo V70 BW.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: сuscinetto ruota - Volvo V70 BW. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa un giramaschi.
Passaggio 3

Sollevare l’auto.

AUTODOC raccomanda:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: сuscinetto ruota - Volvo V70 BW. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi i bulloni di fissaggio.
Passaggio 9

Rimuovere la pinza del freno.

Sostituzione: сuscinetto ruota - Volvo V70 BW. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 10

Rimuovere le pastiglie dei freni.
Passaggio 11

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Svitare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 13

Rimuovi i bulloni di fissaggio.
Passaggio 14

Rimuovere la staffa della pinza del freno.
Passaggio 15

Pulire l'elemento di fissaggio del disco del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 16

Svitare gli elementi di fissaggio del disco del freno. Usa la chiave Torx T50. Usa un cacciavite a percussione. Usa un martello.
Passaggio 17

Rimuovi i bulloni di fissaggio.
Passaggio 18

Rimuovere il disco del freno.
Passaggio 19

Pulire gli elementi di fissaggio del mozzo della ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Pulisci gli elementi di fissaggio del sensore ABS. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 21

Svita gli elementi di fissaggio del sensore ABS. Usa la chiave Torx T25. Usa una chiave a cricchetto.
Passaggio 22

Scollegare il sensore ABS.
Passaggio 23

Rimuovi i bulloni di fissaggio.
Passaggio 24

Pulire gli elementi di fissaggio del mozzo della ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 25

Svitare gli elementi di fissaggio del mozzo della ruota. Usa la chiave Torx T55. Usa una chiave a cricchetto.
Passaggio 26

Rimuovi i bulloni di fissaggio.
Passaggio 27

Rimuovere il mozzo insieme al cuscinetto, in quanto realizzati come assemblaggio.
Passaggio 28

Rimuovi la lamiera di protezione del disco freno.
Passaggio 29

Pulire la sede di montaggio del mozzo della ruota. Usa una spazzola metallica.
Passaggio 30

Installa la lamiera di protezione del disco freno.
Passaggio 31

Installare il nuovo mozzo della ruota insieme al cuscinetto.
Passaggio 32

Monta i bulloni di fissaggio.
Passaggio 33

Serrare gli elementi di fissaggio del mozzo della ruota. Usa la chiave Torx T55. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 34

Pulire il sensore ABS. Usa un detergente spray multiuso.
Passaggio 35

Collegare il sensore ABS.
Passaggio 36

Monta il bullone di fissaggio.

Passaggio 37

Serrare l’elemento di fissaggio del sensore ABS. Usa la chiave Torx T25. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 5 Nm.
Passaggio 38

Tratta con del prodotto il mozzo laddove tocca il disco freno. Utilizzare grasso ceramico.

Passaggio 39

Installare il disco del freno.
Passaggio 40

Monta il bullone di fissaggio.

Passaggio 41

Stringere gli elementi di fissaggio del disco del freno. Usa la chiave Torx T50. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 15 Nm.
Passaggio 42

Pulire il supporto della pinza del freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: сuscinetto ruota - Volvo V70 BW. Il consiglio di AUTODOC:
Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 43

Installare la staffa della pinza del freno.
Passaggio 44

Monta i bulloni di fissaggio.
Passaggio 45

Serrare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 46

Installare le pastiglie dei freni.
Passaggio 47

Installare la pinza del freno e fissarla.
Passaggio 48

Monta i bulloni di fissaggio.
Passaggio 49

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 50

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 51

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.

Passaggio 52

Pulisci la superficie del disco freno. Usa un pulitore freni.
Passaggio 53

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Volvo V70 BW
Passaggio 54

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave a cricchetto.
Passaggio 55

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 140 Nm.
Passaggio 56

Rimuovi i cric e i cunei.
