Importante!

Questa procedura di sostituzione può essere usata per:
NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi FWD, NISSAN X-TRAIL (T30) 2.2 DCi, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.0, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.2 dCi 4x4 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

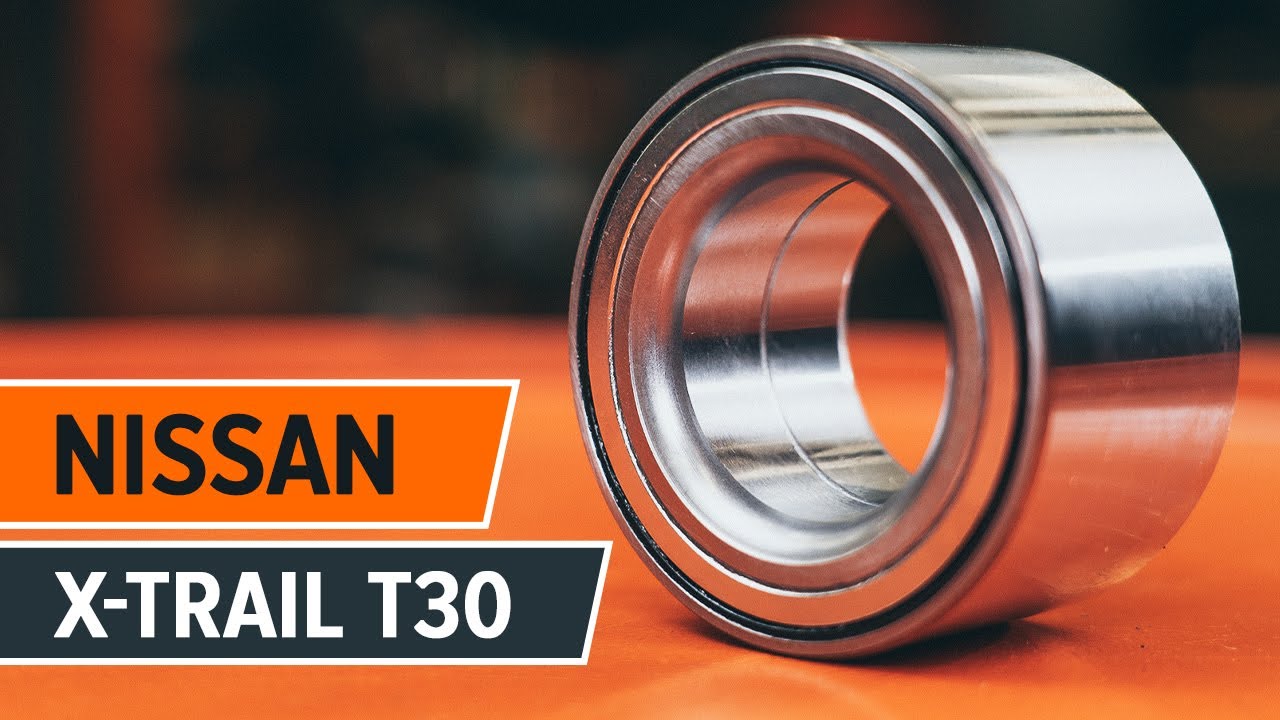

Come sostituire cuscinetto ruota anteriore su NISSAN X TRAIL T30 [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per X-TRAIL (T30) e altri modelli NISSAN

Kit cuscinetto ruota

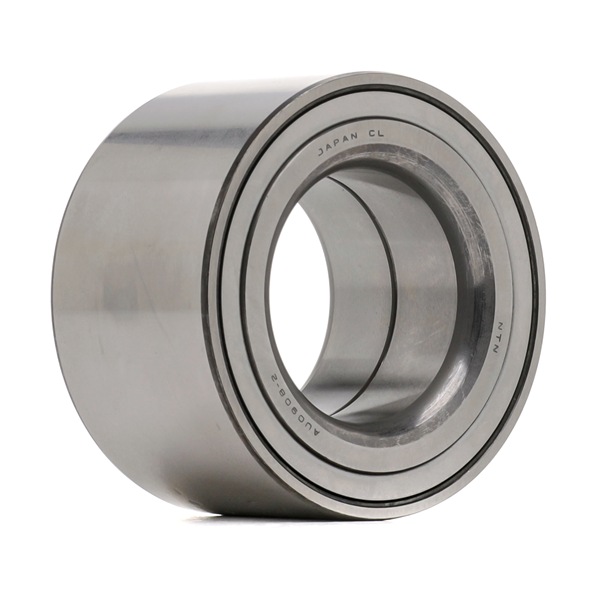

Cuscinetto ruota

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.0 Benzina (150 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.0 4x4 Benzina (140 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.5 4x4 Benzina (179 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.2 Di 4x4 Diesel (114 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.0 4x4 Benzina (150 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.2 dCi 4x4 Diesel (136 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.2 DCi Diesel (114 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.0 Benzina (140 CV)

        Kit cuscinetto ruota per NISSAN X-TRAIL (T30) 2.2 DCi FWD Diesel (114 CV)

Sostituzione: сuscinetto ruota - Nissan X Trail T30. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso ceramico

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°17

                        Chiave combinate N°22

                        Bussola nr. 10

                        Bussola nr. 19

                        Bussola nr. 22

                        Bussola nr. 32

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Set di montaggio/smontaggio cuscinetti e boccole

                        Separatore cuscinetti

                        Estrattore giunto sferico

                        Chiave a cricchetto

                        Pinze per anelli di sicurezza

                        Giravite Piatto

                        Giramaschi

                        Piede di porco

                        Cunei ruote

Acquistare utensili

AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Nissan X Trail T30.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Nissan X Trail T30 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.

Passaggio 2

Serra le ruote con i cunei.

Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 4

Sollevare l’auto.

Sostituzione: сuscinetto ruota - Nissan X Trail T30. AUTODOC raccomanda:

Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Nissan X Trail T30
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 8

Rimuovi la copiglia. Usa un piede di porco.
Passaggio 9

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Nissan X Trail T30
Passaggio 10

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 11

Abbassare l'automobile.
Passaggio 12

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°32. Usa un giramaschi.
Passaggio 13

Sollevare l’auto.

Sostituzione: сuscinetto ruota - Nissan X Trail T30. Gli esperti di AUTODOC raccomandano:

Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 14

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Nissan X Trail T30
Passaggio 15

Smonta le ruote.
Passaggio 16

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°32. Usa una chiave a cricchetto.
Passaggio 17

Rimuovi il dado di fissaggio.
Passaggio 18

Pulisci gli elementi di fissaggio del sensore ABS. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Svita gli elementi di fissaggio del sensore ABS. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 20

Rimuovi i bulloni di fissaggio.

Passaggio 21

Scollegare il sensore ABS. Usa un piede di porco.
Passaggio 22

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 24

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 25

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 26

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 27

Svitare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 28

Rimuovi i bulloni di fissaggio.
Passaggio 29

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - Nissan X Trail T30. AUTODOC raccomanda:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 30

Rimuovere il disco del freno.
Passaggio 31

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 32

Rimuovere la coppiglia che fissa l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa un piede di porco.
Passaggio 33

Allenta gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°22.
Passaggio 34

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 35

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 36

Rimuovi i bulloni di fissaggio.
Passaggio 37

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 38

Scollega l'albero di trasmissione dal fuso a snodo.

Sostituzione: сuscinetto ruota - Nissan X Trail T30. Consiglio:

Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).
Passaggio 39

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 40

Monta i bulloni di fissaggio.

Passaggio 41

Svitare il perno che fissa il giunto sferico al fuso a snodo.
Passaggio 42

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 43

Rimuovi i bulloni di fissaggio.

Passaggio 44

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 45

Rimuovere il fuso a snodo dello sterzo insieme al mozzo della ruota.
Passaggio 46

Pulire l'anello di ritegno del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 47

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa un giravite piatto.
Passaggio 48

Rimuovere il mozzo dal fuso a snodo dello sterzo. Set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 49

Pulire l'anello di ritegno del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 50

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa un giravite piatto.
Passaggio 51

Premere il cuscinetto del mozzo della ruota. Set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 52

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 53

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 54

Inserire a pressione il nuovo cuscinetto nel fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - Nissan X Trail T30. Il consiglio di AUTODOC:

Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.
Passaggio 55

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 56

Smontare l'anello interno del cuscinetto che rimane sul mozzo. Usare un set di montaggio/smontaggio cuscinetti e boccole. Usare un separatore cuscinetti.
Passaggio 57

Pulire la sede di montaggio del mozzo della ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 58

Installare il mozzo della ruota sul fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - Nissan X Trail T30. I professionisti raccomandano:

Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.
Passaggio 59

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 60

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 61

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa il grasso al rame.
Passaggio 62

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 63

Installare il fuso a snodo dello sterzo assemblato con il mozzo della ruota.
Passaggio 64

Collega il giunto sferico al fuso a snodo.
Passaggio 65

Montare l'albero di trasmissione.
Passaggio 66

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 67

Monta i bulloni di fissaggio.
Passaggio 68

Installa il dado di serraggio.
Passaggio 69

Serrare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo dello sterzo. Utilizza una chiave combinata N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 77 Nm.
Passaggio 70

Installare la coppiglia che fissa l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa un piede di porco.
Passaggio 71

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 140 Nm.
Passaggio 72

Pulisci il mozzo. Usa una spazzola metallica.
Passaggio 73

Tratta la superficie di contatto. Utilizzare grasso ceramico.
Passaggio 74

Installare il disco del freno.
Passaggio 75

Installa la pinza freno insieme alla sua staffa.
Passaggio 76

Monta i bulloni di fissaggio.
Passaggio 77

Serrare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 148 Nm.
Passaggio 78

Pulire la sede di montaggio del sensore ABS. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 79

Collegare il sensore ABS.
Passaggio 80

Stringere l'elemento di fissaggio che collega il sensore ABS al fuso a snodo. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 9 Nm.
Passaggio 81

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 82

Collegare il gambo tirante al fuso a snodo.
Passaggio 83

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 48 Nm.
Passaggio 84

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Applicare un prodotto trattante sull'elemento di fissaggio del giunto sferico. Usa il grasso al rame.
Passaggio 85

Stringere l’elemento di fissaggio del semiasse. Utilizza una chiave a bussola N°32. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 294 Nm.
Passaggio 86

Installare la coppiglia. Usa un piede di porco.
Passaggio 87

Trattare l'elemento di fissaggio dell'assale CV. Usa il grasso al rame.
Passaggio 88

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 89

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 90

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: сuscinetto ruota - Nissan X Trail T30. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 91

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Nissan X Trail T30
Passaggio 92

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 93

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 118 Nm.
Passaggio 94

Rimuovi i cric e i cunei.

Sostituzione: сuscinetto ruota - Nissan X Trail T30. Gli esperti di AUTODOC raccomandano:

Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.

Passaggio 95

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

Come cambiare biellette barra stabilizzatrice della parte anteriore su Nissan X Trail T30 - Guida alla sostituzione

Scarichi gratuitamente
1.26 MB
Come cambiare biellette barra stabilizzatrice della parte posteriore su Nissan X Trail T30 - Guida alla sostituzione

Scarichi gratuitamente
1.2 MB
Come cambiare supporto ammortizzatore della parte anteriore su Nissan X Trail T30 - Guida alla sostituzione

Scarichi gratuitamente
1.91 MB
Come cambiare braccio inferiore anteriore su Nissan X Trail T30 - Guida alla sostituzione

Scarichi gratuitamente
1.87 MB
Come cambiare braccio oscillante inferiore della sospensione posteriore su Nissan X Trail T30 - Guida alla sostituzione

Scarichi gratuitamente
1.47 MB
Come cambiare testine sterzo su Nissan X Trail T30 - Guida alla sostituzione

Scarichi gratuitamente
1.46 MB

Come cambiare cuscinetto ruota della parte anteriore su NISSAN X-Trail (T31) - Guida alla sostituzione

Scarichi gratuitamente
3.85 MB
Come cambiare cuscinetto ruota della parte anteriore su Nissan Micra K11 - Guida alla sostituzione

Scarichi gratuitamente
2.46 MB
Come cambiare cuscinetto ruota della parte anteriore su Nissan Qashqai J10 - Guida alla sostituzione

Scarichi gratuitamente
3.71 MB
Come cambiare cuscinetto ruota della parte posteriore su NISSAN Note (E11, NE11) - Guida alla sostituzione

Scarichi gratuitamente
1.5 MB
Come cambiare cuscinetto ruota della parte posteriore su NISSAN Micra C+C III (K12) - Guida alla sostituzione

Scarichi gratuitamente
1.5 MB
Come cambiare cuscinetto ruota della parte posteriore su NISSAN MICRA III (K12) - Guida alla sostituzione

Scarichi gratuitamente
1.5 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

Consigli e trucchetti per il tuo NISSAN X-TRAIL (T30)

Visualizzare di più

Ripristino fai da te del martinetto | AUTODOC

872K visualizzazioni

Pubblicato il: 22/09/2022
4 motivi per cui la spia CONTROLLO AVARIA MOTORE è accesa | AUTODOC

3M visualizzazioni

Pubblicato il: 30/03/2022
Come riparare facilmente uno pneumatico forato | I consigli di AUTODOC

217K visualizzazioni

Pubblicato il: 25/02/2021
I 5 errori più comuni nell'acquisto di ricambi

17K visualizzazioni

Pubblicato il: 11/03/2022
