Importante!

Questa procedura di sostituzione può essere usata per:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire braccio tergicristallo su VW GOLF 5 [VIDEO TUTORIAL DI AUTODOC]

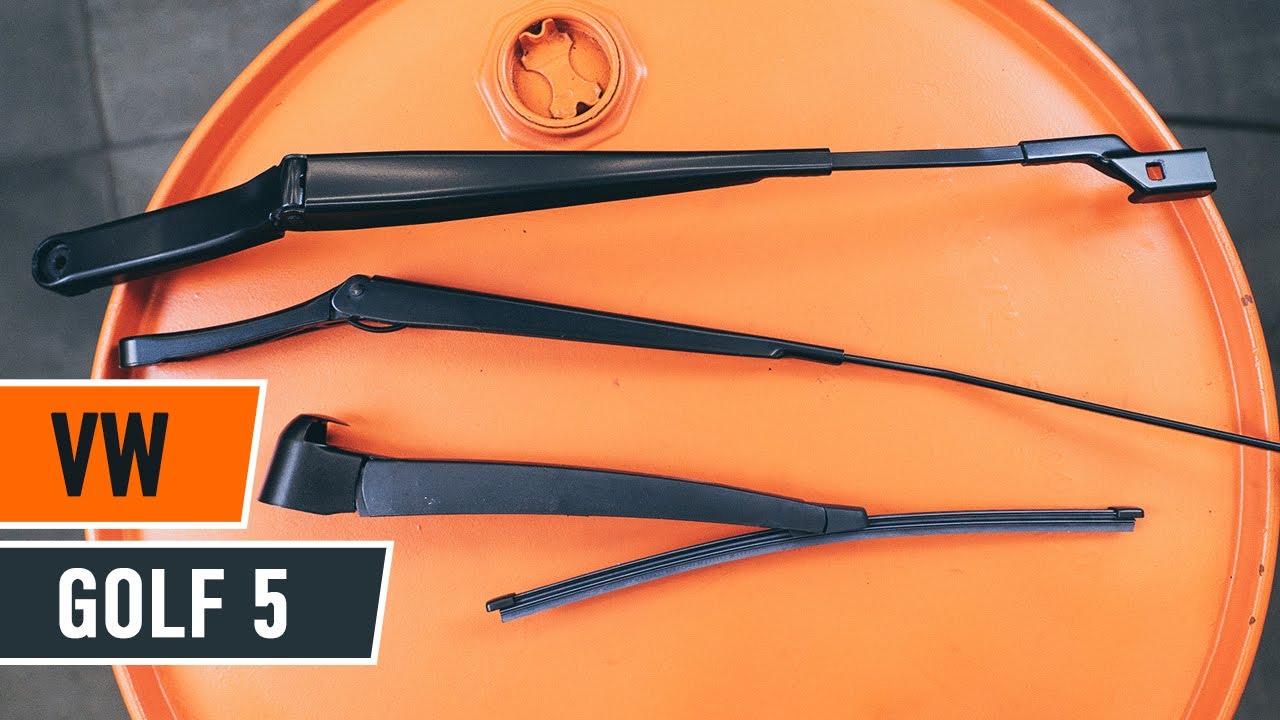

Come cambiare braccio tergicristallo su VW Golf 5 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccio Tergicristallo per Golf V Hatchback (1K1) e altri modelli VW

Braccio tergi, Pulizia cristalli

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Benzina (75 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Diesel (140 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Benzina (150 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Diesel (105 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Benzina (115 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Benzina (90 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Diesel (75 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Diesel (90 CV)

        Braccio tergi, Pulizia cristalli per Golf V Hatchback (1K1) Diesel (105 CV)

Attrezzi per montaggio dei Braccio Tergicristallo Golf V Hatchback (1K1)

Sostituzione: braccio tergicristallo - VW Golf 5. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Chiave dinamometrica

                        Bussola nr. 13

                        Chiave a cricchetto

                        Giravite Piatto

                        Estrattore universale

                        Copertura parafango

Acquistare utensili

Sostituzione: braccio tergicristallo - VW Golf 5. Gli esperti di AUTODOC raccomandano:

Sostituire i bracci del tergicristallo a coppie.
Non scambiare i bracci del tergicristallo sul lato del conducente e su quello del passeggero.
La procedura di sostituzione è identica per entrambi i bracci del tergicristallo.
Si prega di notare: tutti i lavori sulla vettura - VW Golf 5 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Rimuovi il tappo di protezione del dado del braccio del tergicristallo. Usa un giravite piatto.
Passaggio 4

Pulire gli elementi di fissaggio dei bracci del tergicristallo. Usa una spazzola metallica. Usa lo spray WD-30.
Passaggio 5

Svita gli elementi di fissaggio dei bracci del tergicristallo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 6

Rimuovi i bracci del tergicristallo. Utilizzare un estrattore universale.
Passaggio 7

Rimuovere le spazzole del tergicristallo.
Passaggio 8

Pulisci i perni dei bracci del tergicristallo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 9

Tratta i perni dei bracci del tergicristallo. Usa il grasso al rame.
Passaggio 10

Fissare le spazzole del tergicristallo ai nuovi bracci.
Passaggio 11

Reinstallare i bracci del tergicristallo.

Sostituzione: braccio tergicristallo - VW Golf 5. Il consiglio degli esperti di AUTODOC:
Assicurati di non confondere i bracci del tergicristallo tra quelli del lato del guidatore e quelli del lato del passeggero.
Passaggio 12

Stringere gli elementi di fissaggio dei bracci del tergicristallo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 16 Nm.
Passaggio 13

Tratta con del prodotto gli elementi di fissaggio del braccio del tergicristallo. Usa il grasso al rame.
Passaggio 14

Installa i copridadi dei bracci dei tergicristalli.
Passaggio 15

Rimuovere il tappo di fissaggio del braccio del tergicristallo posteriore.
Passaggio 16

Pulire il fissaggio del braccio del tergicristallo posteriore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Svitare il fissaggio del braccio del tergicristallo posteriore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 18

Rimuovere il braccio del tergicristallo. Utilizzare un estrattore universale.
Passaggio 19

Pulire la sede di montaggio del braccio del tergicristallo posteriore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 20

Applicare un prodotto trattante sulla sede di montaggio del braccio del tergicristallo posteriore. Usa il grasso al rame.
Passaggio 21

Installare un nuovo braccio del tergicristallo.
Passaggio 22

Avvitare l’elemento di fissaggio del braccio del tergicristallo posteriore. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 16 Nm.
Passaggio 23

Applicare un prodotto trattante sull’elemento di fissaggio del braccio del tergicristallo posteriore. Usa il grasso al rame.
Passaggio 24

Installare il tappo di fissaggio del braccio del tergicristallo posteriore.
Passaggio 25

Rimuovi la copertura di protezione del parafango.
Passaggio 26

Chiudere il cofano.
Passaggio 27

Innesca l'accensione.

Passaggio 28

Dopo l'installazione, verificare il buon funzionamento del meccanismo tergicristallo. Le lame non devono intersecarsi o urtare contro la guarnizione del parabrezza.

Passaggio 29

Spegni il sistema di accensione.
