Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
CITROËN C1 (PM_, PN_) 1.4 HDi … Visualizzare di più

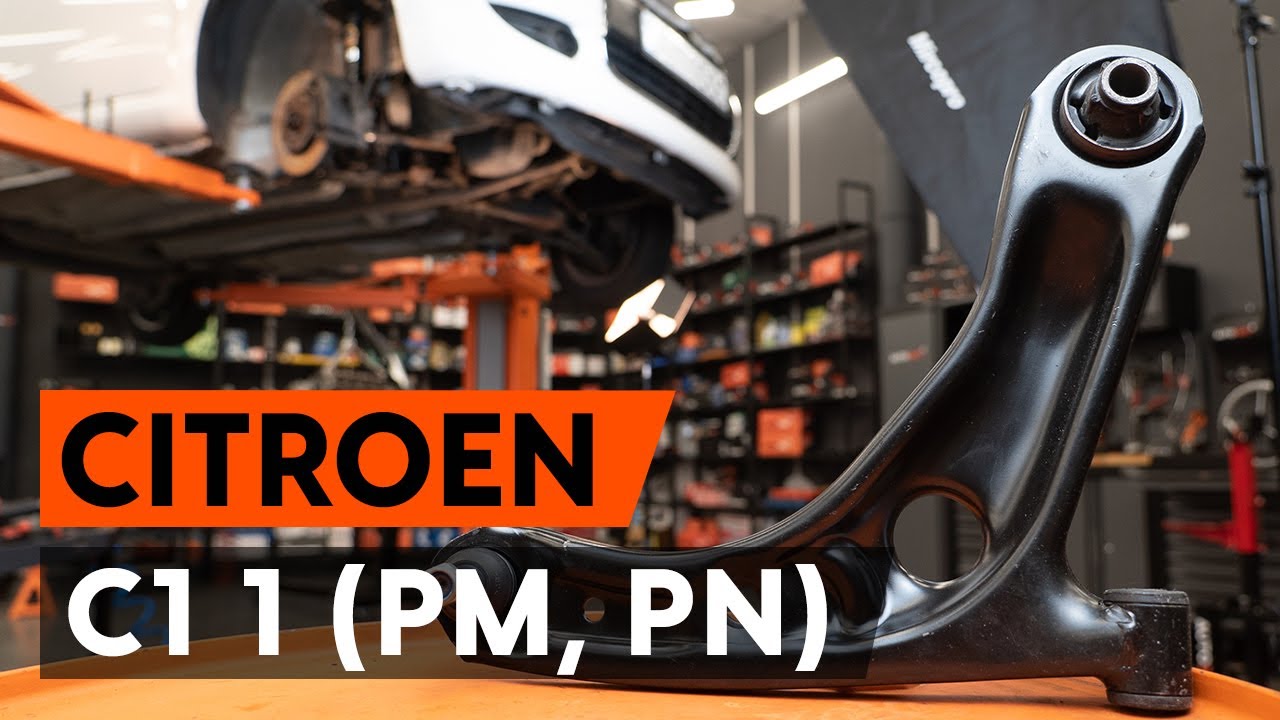

Come sostituire braccio oscillante anteriore su CITROEN C1 (PM, PN) [AUTODOC]

Tutte le parti che è necessario sostituire – Braccio Oscillante per C1 (PM_, PN_) e altri modelli CITROËN

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Come cambiare Braccio oscillante, Sospensione ruota su CITROËN C1 (PM_, PN_) 1.4 HDi - consigli per una corretta manutenzione dell'auto

Braccio oscillante, Sospensione ruota per CITROËN C1 (PM_, PN_) 1.4 HDi Diesel (54 CV)

Sostituzione: braccio inferiore anteriore - Citroen C1 1 PM PN. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°12

                        Chiave combinate N°17

                        Chiave combinate N°18

                        Bussola nr. 12

                        Bussola nr. 17

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Pinze a becco tondo

                        Estrattore giunto sferico

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Citroen C1 1 PM PN. AUTODOC raccomanda:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Citroen C1 1 PM PN. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Citroen C1 1 PM PN
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 7

Svita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di sospensione.Utilizza una chiave combinata N°12.Utilizza una chiave a bussola N°12.Usa una chiave a cricchetto.
Passaggio 8

Pulisci tutti gli snodi del braccio.Usa una spazzola metallica.Usa lo spray WD-40.

Sostituzione: braccio inferiore anteriore - Citroen C1 1 PM PN. Gli esperti di AUTODOC raccomandano:

Dopo aver applicato lo spray, attendi qualche minuto.Indossa degli occhiali di protezione.
Passaggio 9

Rimuovi la copiglia.Usa delle pinze a becchi lunghi.
Passaggio 10

Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°17.
Passaggio 11

Svita l'elemento di fissaggio anteriore del braccio.Utilizza una chiave a bussola N°17.Usa un giramaschi.
Passaggio 12

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio.Utilizza una chiave a bussola N°17.Usa un giramaschi.
Passaggio 13

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.Utilizza una chiave a bussola N°17.
Passaggio 14

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione.Utilizza una chiave a bussola N°17.
Passaggio 15

Scollegare il braccio inferiore dal fuso a snodo.Usa un estrattore del giunto sferico.
Passaggio 16

Rimuovere il braccio.Usa un piede di porco.
Passaggio 17

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 18

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - Citroen C1 1 PM PN. I professionisti raccomandano:

Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 19

Installa gli elementi di fissaggio del braccio di sospensione.
Passaggio 20

Collegare il braccio inferiore al fuso a snodo.
Passaggio 21

Puntellare il braccio.Usa un cric idraulico per trasmissione.
Passaggio 22

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio.Utilizza una chiave a bussola N°17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 23

Serra gli elementi di fissaggio posteriori del braccio di controllo.Utilizza una chiave a bussola N°17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 24

Stringi gli elementi di fissaggio del giunto sferico.Utilizza una chiave combinata N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 98 Nm.
Passaggio 25

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - Citroen C1 1 PM PN. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 26

Avvita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di controllo.Utilizza una chiave combinata N°12.Utilizza una chiave a bussola N°12.Usa una chiave a cricchetto.
Passaggio 27

Serra l'elemento di fissaggio che collega la barra stabilizzatrice con il braccio di sospensione.Utilizza una chiave a bussola N°12.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 18 Nm.
Passaggio 28

Tratta tutti gli snodi del braccio.Usa il grasso al rame.
Passaggio 29

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.
Passaggio 30

Pulisci la superficie del disco freno.Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Citroen C1 1 PM PN. Il consiglio di AUTODOC:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 31

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Citroen C1 1 PM PN
Passaggio 32

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 33

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 34

Rimuovi i cric e i cunei.
