Importante!

Questa procedura di sostituzione può essere usata per:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

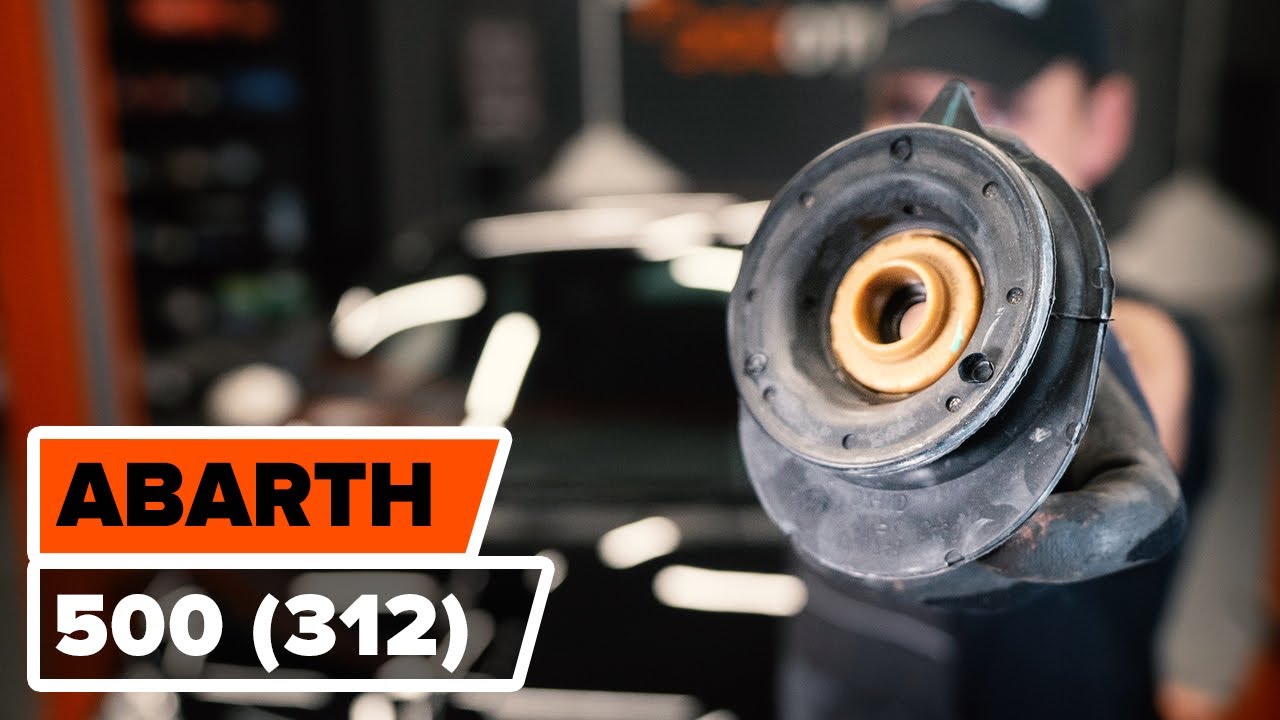

Come sostituire supporto ammortizzatore anteriore ABARTH 500 (312) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Supporto Ammortizzatore per 500 / 595 / 695 Hatchback (312_) e altri modelli ABARTH

Supporto ammortizzatore a molla

Kit riparazione, Cuscinetto ammortizzatore a molla

Cuscinetto volvente, Supporto ammortizz. a molla

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A) Benzina (145 CV)

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11) Benzina (180 CV)

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11) Benzina (165 CV)

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A) Benzina (190 CV)

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11) Benzina (163 CV)

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A) Benzina (135 CV)

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A) Benzina (160 CV)

        Supporto ammortizzatore a molla per ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A) Benzina (140 CV)

Sostituzione: supporto ammortizzatore - Abarth 595. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Chiave combinate N°19

                        Chiave combinate N°27

                        Chiave poligonale N°17

                        Chiave poligonale N°18

                        Chiave poligonale N°27

                        Bussola nr. 18

                        Bussola nr. 19

                        punta HEX N.H7

                        punta HEX N.H5

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Pinze a becco tondo

                        Strumento per estrazione
clip

                        Piede di porco

                        Cric idraulico per trasmissione

                        Compressore idraulico per molle ammortizzatori

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: supporto ammortizzatore - Abarth 595. AUTODOC raccomanda:

La procedura di sostituzione è identica per i supporti dei puntoni di sinistra e di destra della sospensione anteriore.
Assicurarsi di sostituire tutti i bulloni e dadi autobloccanti durante l'installazione.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: supporto ammortizzatore - Abarth 595. Utilizzare la seguente procedura:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Rimuovi le clip dalla griglia di ventilazione di plastica. Usa uno strumento per estrazione clip.
Passaggio 4

Solleva la griglia sottoparabrezza di plastica.
Passaggio 5

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa lo spray WD-40.
Passaggio 6

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 7

Serra le ruote con i cunei.
Passaggio 8

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 9

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 10

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Abarth 595
Passaggio 11

Smonta le ruote.
Passaggio 12

Scollegare il cablaggio e il tubo flessibile freno dalla staffa del supporto di ammortizzazione. Usa delle pinze a becchi lunghi.
Passaggio 13.1

Pulisci gli elementi di fissaggio che collegano il puntone stabilizzatore al puntone dell'ammortizzatore, e quelli che collegano il puntone dell'ammortizzatore al fuso a snodo.

Passaggio 13.2

Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare il dado e rimuovere la barra stabilizzatrice dal supporto di ammortizzazione. Usa la chiave ad anello n.18. Utilizza una chiave a bussola N°18. Usa una chiave HEX N.H5.
Passaggio 15

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 16

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa la chiave ad anello n.17. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 17

Rimuovi il supporto da sotto il fuso a snodo.
Passaggio 18

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 19

Svitare il perno di fissaggio superiore del supporto di ammortizzazione.

Sostituzione: supporto ammortizzatore - Abarth 595. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando allenti i bulloni.
Passaggio 20

Estrarre il supporto di ammortizzazione.
Passaggio 21

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: supporto ammortizzatore - Abarth 595. Consiglio:

Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 22

Stringi la molla.
Passaggio 23

Pulisci l'asta dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 24

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°27. Usa una chiave HEX N.H7.
Passaggio 25

Rimuovere il supporto superiore, il cuscinetto di supporto e l'appoggio molla superiore.
Passaggio 26

Installare il supporto superiore, il suo cuscinetto e l'appoggio superiore della molla. Usa un piede di porco.
Passaggio 27

Serrare la vite dell'asta pistone supporto ammortizzazione. Usa la chiave ad anello n.27. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.

Sostituzione: supporto ammortizzatore - Abarth 595. Il consiglio di AUTODOC:

Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 28

Diserrare la molla.
Passaggio 29

Rimuovi il puntone dell'ammortizzatore.
Passaggio 30

Installare il supporto di ammortizzazione nell'arco passaruota. Serrare il dado di fissaggio superiore del supporto di ammortizzazione. Non lo serrare.
Passaggio 31

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa lo spray WD-40.
Passaggio 32

Fissare il supporto di ammortizzazione sul fuso a snodo. Installa i nuovi bulloni del fuso a snodo.
Passaggio 33

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa la chiave ad anello n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 85 Nm.
Passaggio 34

Rimuovi il supporto da sotto il fuso a snodo.
Passaggio 35

Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione. Fissare sul montante il tubo dell'impianto freni.
Passaggio 36

Fissare il puntone della barra stabilizzatrice trasversale sul supporto di ammortizzazione. Usa la chiave ad anello n.18. Utilizza una chiave a bussola N°18. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 37

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 38

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Abarth 595
Passaggio 39

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 40

Serrare il fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 41

Installa la griglia del sottoparabrezza e fissala.
Passaggio 42

Rimuovi la copertura di protezione del parafango.
Passaggio 43

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 44

Rimuovi i cric e i cunei.
Passaggio 45

Chiudere il cofano.
