Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V LPG … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

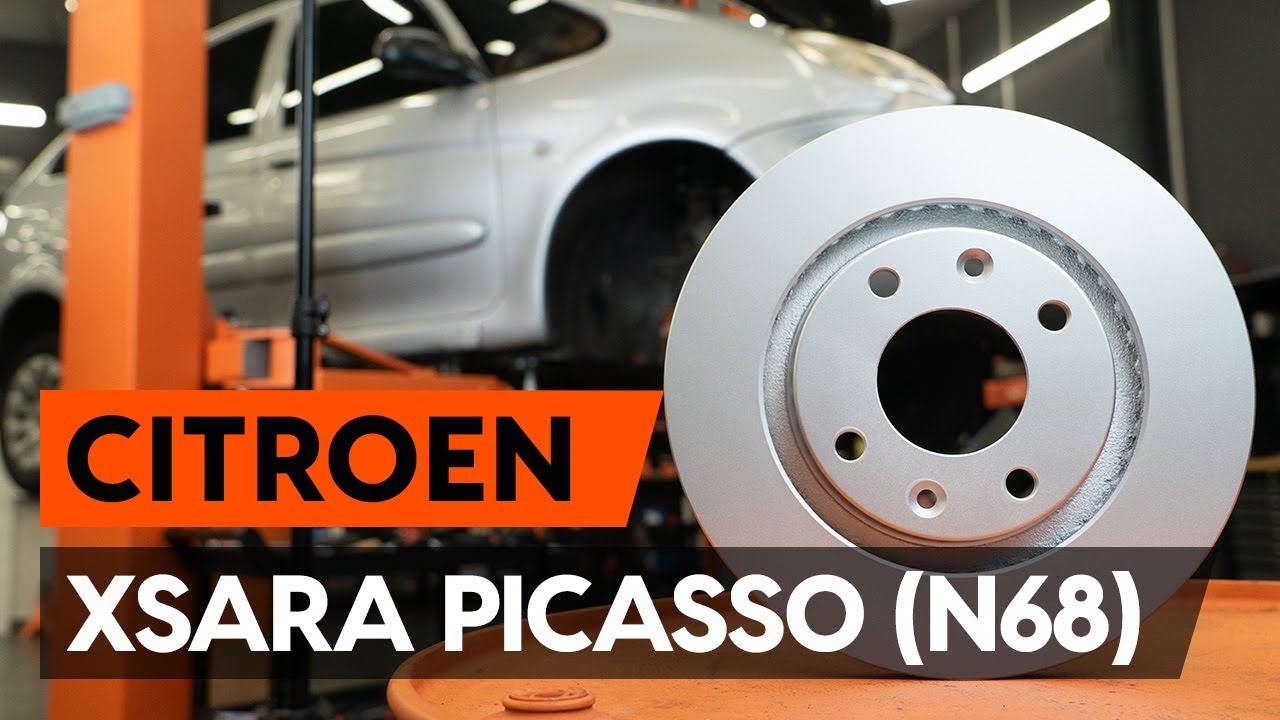

Come sostituire dischi freno anteriori su CITROEN XSARA PICASSO (N68) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare dischi freno della parte anteriore su Citroen Xsara Picasso - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per XSARA PICASSO (N68) e altri modelli CITROËN

Disco freno

        Disco freno per Xsara Picasso (N68) Benzina (110 CV)

        Disco freno per Xsara Picasso (N68) Benzina (88 CV)

        Disco freno per Xsara Picasso (N68) Benzina (115 CV)

        Disco freno per Xsara Picasso (N68) Benzina (95 CV)

        Disco freno per Xsara Picasso (N68) Diesel (109 CV)

        Disco freno per Xsara Picasso (N68) Benzina (109 CV)

        Disco freno per Xsara Picasso (N68) Diesel (90 CV)

        Disco freno per Xsara Picasso (N68) Benzina (91 CV)

        Disco freno per Xsara Picasso (N68) Benzina (101 CV)

Attrezzi per montaggio dei Dischi Freno Xsara Picasso (N68)

Sostituzione: dischi freni - Citroen Xsara Picasso. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°13

                        Chiave combinate N°15

                        Punta Torx T55

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Arretratore per
pistoncini freni a disco

                        Chiave dinamometrica

                        Giravite phillips

                        Cacciavite a percussione

                        Martello di gomma

                        Giramaschi

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - Citroen Xsara Picasso. AUTODOC raccomanda:

Sostituire i dischi dell'automobile Citroen Xsara Picasso in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: dischi freni - Citroen Xsara Picasso. Utilizzare la seguente procedura:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: dischi freni - Citroen Xsara Picasso. Il consiglio di AUTODOC:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°13. Utilizza una chiave combinata N°15.
Passaggio 9

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 10

Rimuovere la pinza del freno.

Sostituzione: dischi freni - Citroen Xsara Picasso. I professionisti raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 11

Rimuovere le pastiglie del freno.
Passaggio 12

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Svitare l'attacco della staffa pinza freno. Usa la chiave Torx T 55. Usa un giramaschi.
Passaggio 14

Rimuovere la staffa della pinza.
Passaggio 15

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 16

Svitare l'attacco del disco freno. Usa un cacciavite Phillips. Usa un cacciavite a percussione.

Passaggio 17

Rimuovere il disco del freno. Usa un martello di gomma.
Passaggio 18

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 19

Installare il disco del freno.
Passaggio 20

Serrare l'attacco del disco freno. Usa un cacciavite Phillips. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 9 Nm.
Passaggio 21

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Citroen Xsara Picasso. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 22

Installare il sostegno pinza freno.
Passaggio 23

Serrare il sostegno pinza freno. Usa la chiave Torx T 55. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 24

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

Sostituzione: dischi freni - Citroen Xsara Picasso. AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 25

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 26

Installare le pastiglie del freno.
Passaggio 27

Montare la pinza del freno e fissarla. Utilizza una chiave combinata N°13. Utilizza una chiave combinata N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 27 Nm.
Passaggio 28

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 29

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Citroen Xsara Picasso. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 30

Installare la ruota.

Sostituzione: dischi freni - Citroen Xsara Picasso. Consiglio:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 31

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 32

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 33

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - Citroen Xsara Picasso. Il consiglio degli esperti di AUTODOC:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 34

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
