Importante!

Questa procedura di sostituzione può essere usata per:
SEAT Leon Hatchback (1M1) 1.6 16 V, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.8 20V T, SEAT Leon Hatchback (1M1) 1.9 SDI, SEAT Leon Hatchback (1M1) 1.8 20V T 4, SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 2.8 Cupra 4, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.9 TDI Syncro, SEAT Leon Hatchback (1M1) 2.8, SEAT Leon Hatchback (1M1) 1.4 16V … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

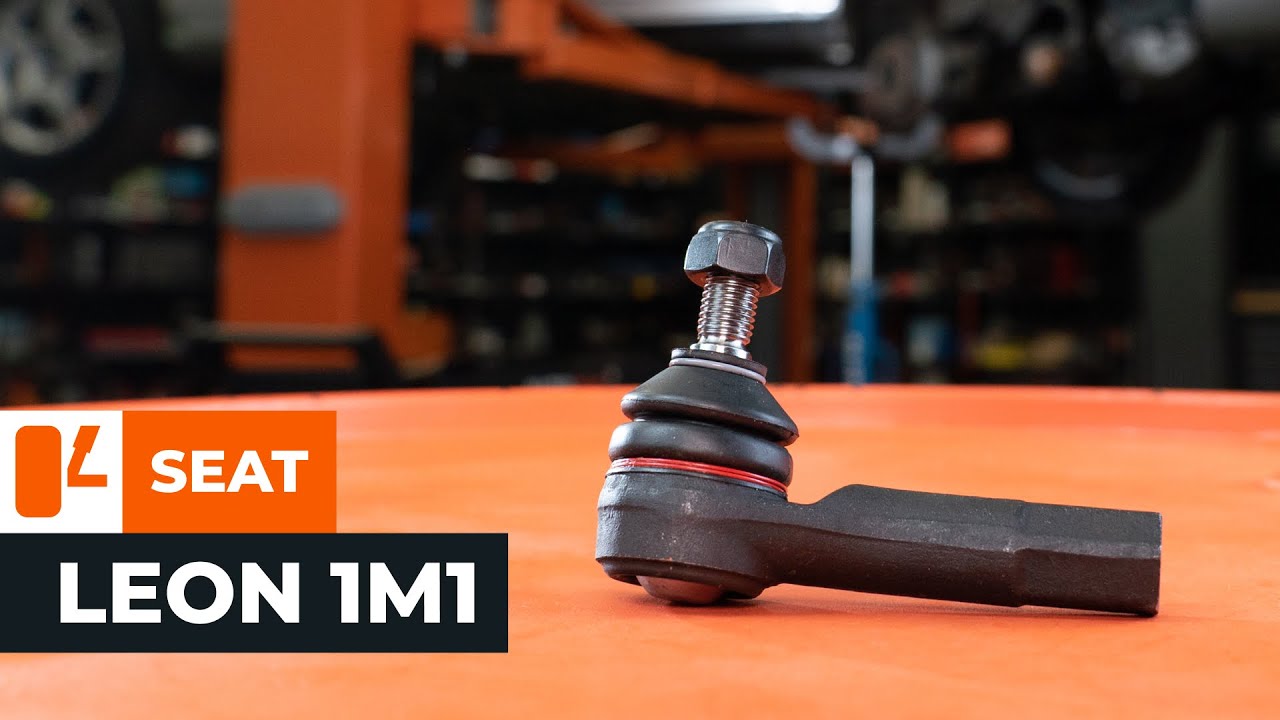

Come sostituire testine sterzo SEAT LEON 1M1 [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Testina dello Sterzo per Leon Hatchback (1M1) e altri modelli SEAT

Testa barra d'accoppiamento

Tirante trasversale

Kit riparazione, Barra di accoppiamento

Kit montaggio, Testa tirante sterzo

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.8 T Cupra R Benzina (225 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.9 SDI Diesel (68 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.6 Benzina (100 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.9 TDI Syncro Diesel (150 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.8 20V T 4 Benzina (180 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.9 TDI Diesel (90 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.9 TDI Diesel (130 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.6 16 V Benzina (105 CV)

        Testa barra d'accoppiamento per SEAT Leon Hatchback (1M1) 1.9 TDI Diesel (110 CV)

Sostituzione: testine sterzo - Seat Leon 1M1. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso ceramico

                        Chiave dinamometrica

                        Chiave combinate N°19

                        Chiave combinate N°22

                        Bussola nr. 18

                        Bussola nr. 19

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Estrattore giunto sferico

                        Chiave a cricchetto

                        Giramaschi

                        Calibro a corsoio

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Seat Leon 1M1. AUTODOC raccomanda:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Attenzione! Spegnere il motore prima di iniziare qualsiasi operazione – Seat Leon 1M1.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa un giramaschi.
Passaggio 3

Sollevare l’auto.

Sostituzione: testine sterzo - Seat Leon 1M1. Consiglio:

Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Seat Leon 1M1
Passaggio 5

Smonta le ruote.
Passaggio 6

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 7

Pulire tutti i collegamenti della testina del tirante. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Allentare il controdado che fissa l'estremità del tirante al tirante. Utilizza una chiave combinata N°19. Utilizza una chiave combinata N°22.
Passaggio 9

Svitare il dado di fissaggio che collega l'estremità del tirante al fuso a snodo. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 10

Separare l'estremità del tirante dal fuso a snodo dello sterzo. Usa un estrattore del giunto sferico.
Passaggio 11

Svitare l'estremità del tirante dal tirante.
Passaggio 12

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Avvitare una nuova estremità del tirante.

Sostituzione: testine sterzo - Seat Leon 1M1. Il consiglio di AUTODOC:

Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 14

Collegare l'estremità del tirante al fuso a snodo.
Passaggio 15

Mettere la testina del tirante nella posizione corretta e fissarla con il controdado. Usa un calibro a corsoio. Utilizza una chiave combinata N°19. Utilizza una chiave combinata N°22.
Passaggio 16

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 17

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 45 Nm.
Passaggio 18

Serrare il controdado del gambo. Utilizza una chiave combinata N°19. Utilizza una chiave combinata N°22. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 19

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 20

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 21

Pulisci la superficie del disco freno. Usa un pulitore freni.
Passaggio 22

Installare la ruota.

AUTODOC raccomanda:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 23

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave a cricchetto.
Passaggio 24

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 25

Rimuovi i cric e i cunei.

Sostituzione: testine sterzo - Seat Leon 1M1. I professionisti raccomandano:

Dopo aver sostituito il componente, è consigliabile procedere a riallineare le ruote utilizzando un allineatore per assetto ruote.
