Importante!

Questa procedura di sostituzione può essere usata per:
SEAT Ibiza III Hatchback (6L) 1.2, SEAT Ibiza III Hatchback (6L) 1.4 16V, SEAT Ibiza III Hatchback (6L) 1.9 TDI, SEAT Ibiza III Hatchback (6L) 1.9 TDI, SEAT Ibiza III Hatchback (6L) 1.9 SDI, SEAT Ibiza III Hatchback (6L) 1.4 TDI, SEAT Ibiza III Hatchback (6L) 1.8 T FR, SEAT Ibiza III Hatchback (6L) 1.6, SEAT Ibiza III Hatchback (6L) 1.4 TDI, SEAT Ibiza III Hatchback (6L) 1.4 TDI, SEAT Ibiza III Hatchback (6L) 1.2 12V, SEAT Ibiza III Hatchback (6L) 1.6 16V, SEAT Ibiza III Hatchback (6L) 2.0, SEAT Ibiza III Hatchback (6L) 1.4 16V, SEAT Ibiza III Hatchback (6L) 1.2, SEAT Ibiza III Hatchback (6L) 1.8 T Cupra R, SEAT Ibiza III Hatchback (6L) 1.9 TDI Cupra R, SEAT Ibiza III Hatchback (6L) 1.9 TDI Joya Racer … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

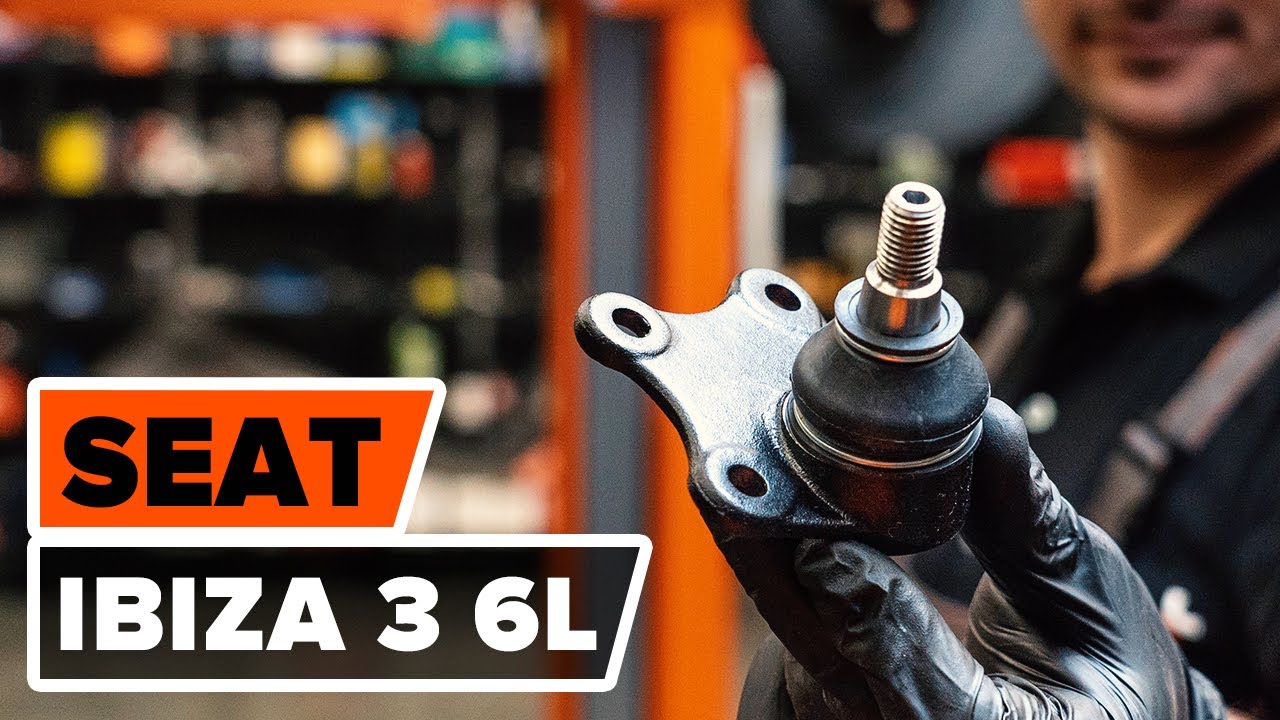

Come sostituire testina braccio oscillante anteriore su SEAT IBIZA 3 6L [VIDEO TUTORIAL DI AUTODOC]

Come cambiare testina braccio oscillante della parte anteriore su Seat Ibiza 6L1 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Testina Braccio Oscillante per Ibiza III Hatchback (6L) e altri modelli SEAT

Testina braccio oscillante

        Testina braccio oscillante per Ibiza III Hatchback (6L) Benzina (64 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Benzina (100 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Diesel (100 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Diesel (131 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Diesel (64 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Diesel (75 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Benzina (180 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Benzina (150 CV)

        Testina braccio oscillante per Ibiza III Hatchback (6L) Benzina (101 CV)

Sostituzione: testina braccio oscillante - Seat Ibiza 6L1. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°18

                        Chiave combinate N°19

                        Bussola nr. 13

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Giramaschi

                        Estrattore giunto sferico

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: testina braccio oscillante - Seat Ibiza 6L1. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i giunti sferici destro e sinistro.
Si prega di notare: tutti i lavori sulla vettura - Seat Ibiza 6L1 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: testina braccio oscillante - Seat Ibiza 6L1. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°18.
Passaggio 8

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°13. Usa un giramaschi.
Passaggio 9

Scollegare il giunto sferico dal braccio.
Passaggio 10

Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco. Usa un estrattore del giunto sferico.
Passaggio 11

Rimuovere il giunto sferico.
Passaggio 12

Pulisci la sede di montaggio del giunto sferico. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Installare un nuovo giunto sferico.

Sostituzione: testina braccio oscillante - Seat Ibiza 6L1. Il consiglio di AUTODOC:
Non danneggiare la guaina del rallino.
Passaggio 14

Collega il giunto sferico al fuso a snodo.
Passaggio 15

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°19.
Passaggio 16

Unisci il giunto sferico al braccio di sospensione.
Passaggio 17

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 18

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 19

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 45 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 20

Tratta con del prodotto gli elementi di fissaggio del giunto sferico. Usa il grasso al rame.
Passaggio 21

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 22

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: testina braccio oscillante - Seat Ibiza 6L1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 23

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Seat Ibiza 6L1
Passaggio 24

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 25

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 26

Rimuovi i cric e i cunei.
