Importante!

Questa procedura di sostituzione può essere usata per:
SEAT Leon Hatchback (1M1) 1.6 16 V, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.8 20V T, SEAT Leon Hatchback (1M1) 1.9 SDI, SEAT Leon Hatchback (1M1) 1.8 20V T 4, SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 2.8 Cupra 4, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.9 TDI Syncro, SEAT Leon Hatchback (1M1) 2.8, SEAT Leon Hatchback (1M1) 1.4 16V … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

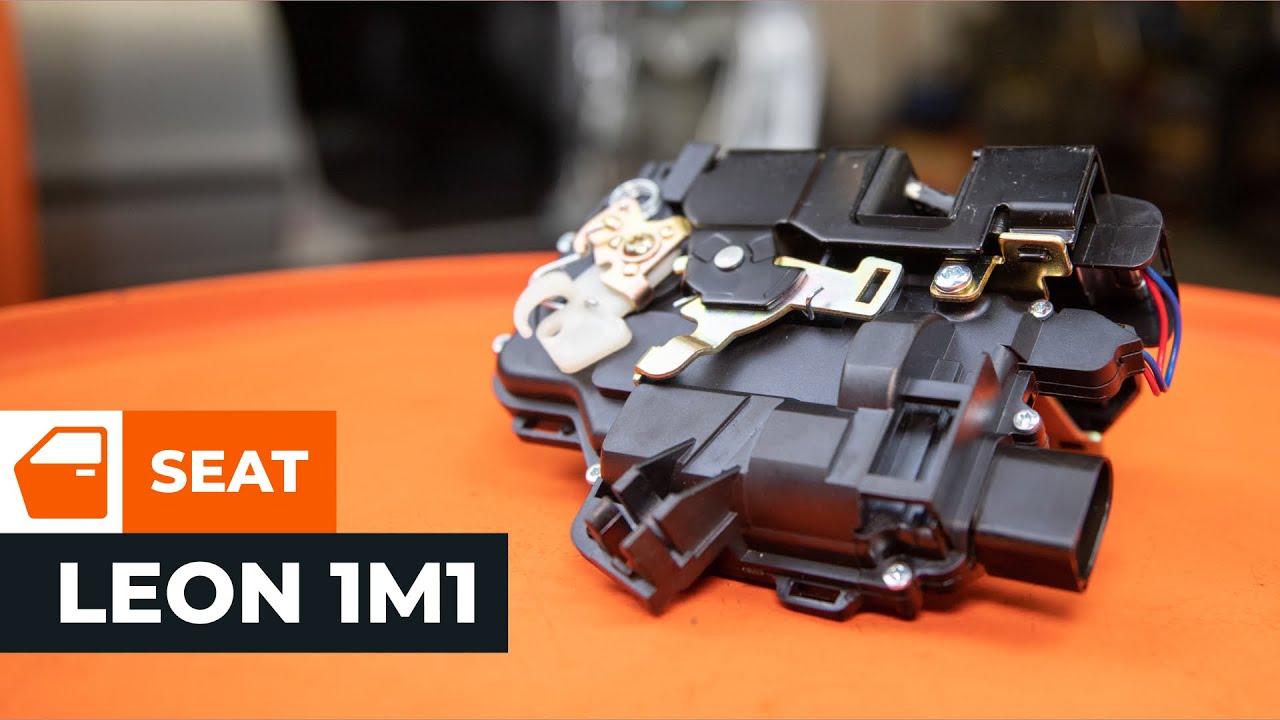

Come sostituire serratura porta SEAT LEON 1M1 [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Serratura per Leon Hatchback (1M1) e altri modelli SEAT

Serratura sport.

Serratura cofano post.

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.8 T Cupra R Benzina (209 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.9 SDI Diesel (68 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.6 Benzina (102 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.6 Benzina (100 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.8 T Cupra R Benzina (225 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.8 20V T 4 Benzina (180 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.9 TDI Diesel (90 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.9 TDI Syncro Diesel (150 CV)

        Serratura sport. per SEAT Leon Hatchback (1M1) 1.6 16 V Benzina (105 CV)

Sostituzione: serratura porta - Seat Leon 1M1. Attrezzi che potrebbero essere necessari:

                        Spray per dispositivi elettronici

                        Chiave dinamometrica

                        Punta Torx T20

                        Bussola nr. 10

                        Chiavi XZN nr. 8

                        Chiave a cricchetto

                        Nastro adesivo di carta per mascheratura

                        Giravite phillips

                        Strumento per estrazione
clip

                        Kit di strumenti di rimozione
finiture auto

Acquistare utensili

Sostituzione: serratura porta - Seat Leon 1M1. I professionisti raccomandano:

La procedura di sostituzione delle serrature della portiera anteriore destra e di quella sinistra è identica.
Si prega di notare: tutti i lavori sulla vettura - Seat Leon 1M1 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1.00

Aprire la portiera dell'auto.
Passaggio 2.00

Staccare il pannello di finitura della maniglia della portiera. Usa un attrezzo di plastica per la rimozione finiture auto.

Sostituzione: serratura porta - Seat Leon 1M1. AUTODOC raccomanda:

Non applicare una forza eccessiva quando rimuovi il pezzo, altrimenti potresti danneggiarlo.
Passaggio 3.00

Svitare gli elementi di fissaggio del pannello interno della portiera. Usa un cacciavite Phillips.
Passaggio 4.00

Staccare il pannello interno della portiera. Usa un attrezzo di plastica per la rimozione finiture auto.

AUTODOC raccomanda:

Sostituzione: serratura porta - Seat Leon 1M1. Non esercitare eccessiva forza nella rimozione del pezzo, in quanto si rischia di danneggiarlo.
Passaggio 5.00

Scollegare il cavo dell'attuatore della serratura dello sportello.
Passaggio 6.00

Scollega il connettore della lampadina.
Passaggio 7.00

Scollegare il connettore dell'altoparlante.
Passaggio 8.00

Rimuovere i coperchi dagli elementi di fissaggio dell'alzacristalli. Usa un attrezzo di plastica per la rimozione finiture auto.
Passaggio 9.00

Innesca l'accensione.

Passaggio 10.00

Abbassare il vetro del finestrino.

AUTODOC raccomanda:

Continuare ad abbassare il vetro del finestrino finché i suoi elementi di fissaggio non siano visibili.
Passaggio 11.00

Spegni il sistema di accensione.

Passaggio 12.00

Scollegare il connettore per il modulo di commutazione degli alzacristalli elettrici.
Passaggio 13.00

Svitare gli elementi di fissaggio del vetro del finestrino. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.

Sostituzione: serratura porta - Seat Leon 1M1. Consiglio:

Per evitare lesioni, tenere il vetro quando si svitano gli elementi di fissaggio.
Passaggio 14.00

Alzare completamente il vetro del finestrino e fissarlo sul telaio dello sportello con nastro adesivo di carta per mascheratura.

AUTODOC raccomanda:

Per evitare lesioni, tenere il vetro quando lo si alza.
Passaggio 15.00

Scollegare il connettore dell'interruttore degli specchietti elettrici.
Passaggio 16.00

Scollegare il connettore dell'altoparlante.
Passaggio 17.00

Scollegare il connettore dell'alzacristalli elettrico.
Passaggio 18.00

Scollegare il cablaggio dell'alzacristalli elettrico. Usa uno strumento per estrazione clip.
Passaggio 19.00

Rimuovere i coperchi del pannello della portiera. Usa un attrezzo di plastica per la rimozione finiture auto.
Passaggio 20.00

Svitare gli elementi di fissaggio del pannello della portiera. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 21.00

Svitare l'elemento di fissaggio della maniglia esterna dello sportello. Usa la chiave Torx T20. Usa una chiave a cricchetto.
Passaggio 22.00

Rimuovere il coperchio dall'elemento di fissaggio della maniglia esterna dello sportello. Usa un attrezzo di plastica per la rimozione finiture auto.

Sostituzione: serratura porta - Seat Leon 1M1. Il consiglio degli esperti di AUTODOC:

Non applicare una forza eccessiva quando rimuovi il pezzo, altrimenti potresti danneggiarlo.
Passaggio 23.00

Svitare gli elementi di fissaggio della serratura dello sportello. Usa la chiave XZN n.8. Usa una chiave a cricchetto.
Passaggio 24.00

Rimuovere il pannello della porta insieme al collegamento del regolatore del finestrino.

AUTODOC raccomanda:

Sostituzione: serratura porta - Seat Leon 1M1. Per evitare di danneggiare il pezzo durante la rimozione, non esercitare eccessiva forza.
Passaggio 25.00

Scollegare il connettore della serratura dello sportello.
Passaggio 26.00

Rimuovere il cavo del blocco-maniglia. Usa un attrezzo di plastica per la rimozione finiture auto.
Passaggio 27.00

Rimuovere la serratura dello sportello.

AUTODOC raccomanda:

Non applicare una forza eccessiva quando rimuovi il pezzo, altrimenti potresti danneggiarlo.
Passaggio 28.00

Rimuovere il cavo del blocco-maniglia.
Passaggio 29.00

Installare il cavo del blocco-maniglia.
Passaggio 30.00

Rimuovere l'asta della serratura della portiera.
Passaggio 31.00

Installare l'asta della serratura della portiera sulla nuova serratura.
Passaggio 32.00

Rimuovere il cavo del blocco-maniglia.
Passaggio 33.00

Installare il cavo del blocco-maniglia.
Passaggio 34.00

Installare la nuova serratura.

Sostituzione: serratura porta - Seat Leon 1M1. Gli esperti di AUTODOC raccomandano:

Durante l'installazione, al fine di non danneggiare il componente si raccomanda di non esercitare molta forza.
Passaggio 35.00

Installare il cavo del blocco-maniglia. Usa un attrezzo di plastica per la rimozione finiture auto.
Passaggio 36.00

Installare il coperchio sull'elemento di fissaggio della maniglia esterna dello sportello.
Passaggio 37.00

Avvitare l'elemento di fissaggio della maniglia esterna dello sportello. Usa la chiave Torx T20. Usa una chiave a cricchetto.
Passaggio 38.00

Installare il pannello della portiera insieme al collegamento del regolatore dell'alzacristalli.
Passaggio 39.00

Applicare un prodotto trattante sul connettore della serratura della portiera. Usa il grasso al silicone.
Passaggio 40.00

Collegare il connettore della serratura dello sportello.
Passaggio 41.00

Avvitare gli elementi di fissaggio del pannello della portiera. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 42.00

Installare i coperchi del pannello della portiera.
Passaggio 43.00

Applicare un prodotto trattante sul connettore del modulo degli alzacristalli elettrici. Usa il grasso al silicone.
Passaggio 44.00

Fissare il connettore dell'alzacristalli elettrico.
Passaggio 45.00

Applicare un prodotto trattante ai connettori degli altoparlanti. Usa il grasso al silicone.
Passaggio 46.00

Trattare il connettore dell'interruttore dello specchio elettrico. Usa il grasso al silicone.
Passaggio 47.00

Applicare un prodotto trattante al connettore per il modulo di commutazione degli alzacristalli elettrici. Usa il grasso al silicone.

Passaggio 48.00

Attaccare i collegamenti di regolazione dello specchietto alla portiera.
Passaggio 49.00

Collegare il connettore dell'altoparlante.
Passaggio 50.00

Applicare un prodotto trattante al connettore della lampadina. Usa il grasso al silicone.

Passaggio 51.00

Avvitare gli elementi di fissaggio della serratura della portiera. Usa la chiave XZN n.8. Usa una chiave a cricchetto.
Passaggio 52.00

Stringere gli elementi di fissaggio della serratura dello sportello. Usa la chiave XZN n.8. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm.
Passaggio 53.00

Stringere gli elementi di fissaggio del pannello della portiera. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 8 Nm.
Passaggio 54.00

Collegare il cablaggio dell'alzacristalli elettrico.
Passaggio 55.00

Rimuovi il nastro adesivo di carta per mascheratura.
Passaggio 56.00

Abbassare il vetro del finestrino e installarlo nella sua sede di montaggio nel meccanismo alzacristalli.

AUTODOC raccomanda:

Per evitare lesioni, tenere il vetro quando lo si abbassa.
Passaggio 57.00

Avvitare gli elementi di fissaggio del vetro del finestrino. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.

Sostituzione: serratura porta - Seat Leon 1M1. Il consiglio di AUTODOC:

Per evitare lesioni, tenere il vetro quando si avvitano gli elementi di fissaggio.
Passaggio 58.00

Stringere gli elementi di fissaggio del vetro del finestrino. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 6 Nm.

Sostituzione: serratura porta - Seat Leon 1M1. Consiglio:

Non applicare troppa forza durante il serraggio degli elementi di fissaggio. Un serraggio eccessivo può danneggiare il vetro.
Passaggio 59.00

Installare i coperchi sugli elementi di fissaggio dell'alzacristalli.
Passaggio 60.00

Collegare il cavo dell'attuatore della serratura dello sportello.
Passaggio 61.00

Collega il connettore della lampadina.
Passaggio 62.00

Collegare il connettore per il modulo di commutazione degli alzacristalli elettrici.
Passaggio 63.00

Collegare il connettore dell'altoparlante.
Passaggio 64.00

Rimontare il pannello interno della portiera.
Passaggio 65.00

Avvitare gli elementi di fissaggio del pannello interno della portiera. Usa un cacciavite Phillips.
Passaggio 66.00

Fissare il pannello di finitura della maniglia della portiera.
Passaggio 67.00

Verificare che la serratura dello sportello funzioni correttamente.
Passaggio 68.00

Chiudere la portiera.
