Importante!

Questa procedura di sostituzione può essere usata per:
VAUXHALL VIVARO Combi (J7) 2.5 CDTI, VAUXHALL VIVARO Combi (J7) 2.0 CDTI, VAUXHALL VIVARO Combi (J7) 2.0 CDTI, VAUXHALL VIVARO Combi (J7) 2.5 DTI, VAUXHALL VIVARO Combi (J7) 2.0 16V, VAUXHALL VIVARO Combi (J7) 1.9 DTI, VAUXHALL VIVARO Combi (J7) 1.9 DI, VAUXHALL VIVARO Combi (J7) 2.0 ECOTEC … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Questo video mostra la procedura di sostituzione di una parte simile su un altro veicolo

Prodotti alternativi

Testina braccio oscillante

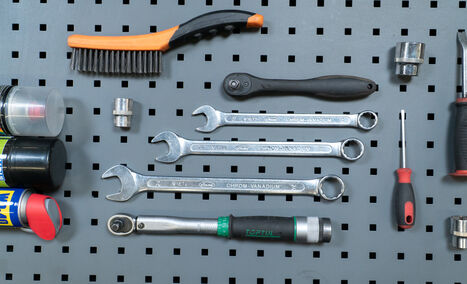

Sostituzione: testina braccio oscillante - VAUXHALL VIVARO Combi (J7). Attrezzi che saranno necessari:

                      Spazzola metallica

                      Spray WD-40

                      Spray detergente multiuso

                      Grasso ceramico

                      Chiave dinamometrica

                      Chiave combinata da 18 mm

                      Chiave combinata da 21 mm

                      Chiave combinata da 24 mm

                      Chiave a bussola da 19 mm

                      Chiave a bussola da 21 mm

                      Chiave a bussola da 30 mm

                      Chiave a bussola ad impatto per ruote da 19 mm

                      Chiave a cricchetto o utensile elettrico per rimozione/installazione di elementi di fissaggio filettati

                      Giramaschi

                      Cacciavite a testa piatta

                      Bullone a U con piastra

                      Leva di montaggio

                      Cric per trasmissione o un secondo cric per veicoli

                      Ponte sollevatore per auto o cric con cavalletti e cunei per ruote

Acquistare utensili

Sostituzione: testina braccio oscillante - VAUXHALL VIVARO Combi (J7). I professionisti raccomandano:

La procedura di sostituzione è identica per entrambi i giunti sferici, destro e sinistro.
L'intervento deve essere eseguito interamente a quadro spento.

Sostituzione: testina braccio oscillante - VAUXHALL VIVARO Combi (J7). Sequenza raccomandata delle fasi:

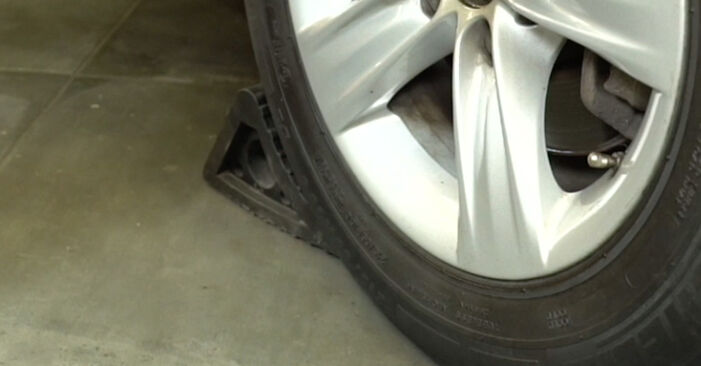

Passaggio 1

Fissare le ruote con i cunei.
Passaggio 2

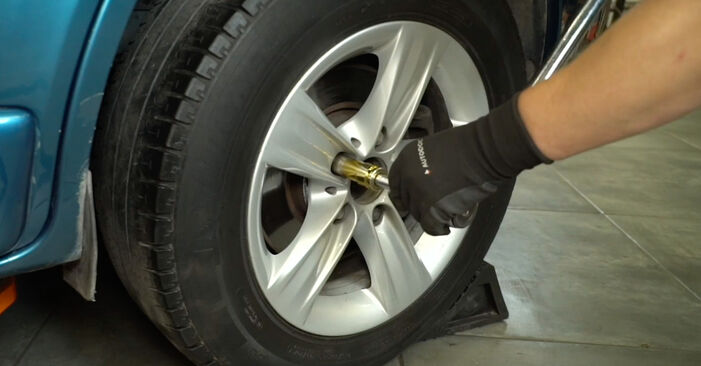

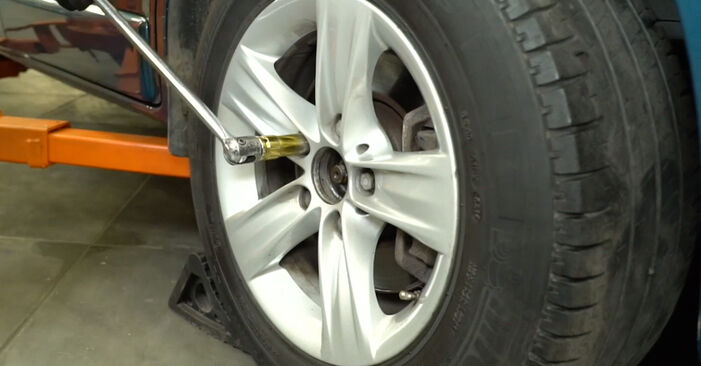

Allentare gli elementi di fissaggio della ruota. Utilizzare una chiave a bussola ad impatto per ruote da 19 mm. Utilizzare un giramaschi.
Passaggio 3

Sollevare l’auto.

Sostituzione: testina braccio oscillante - VAUXHALL VIVARO Combi (J7). AUTODOC raccomanda:
Qualora venga utilizzato un cric, assicurarsi che la vettura sia parcheggiata su una superficie rigida e piana.Assicurarsi inoltre di fissare l'auto con dei cavalletti.
Passaggio 4

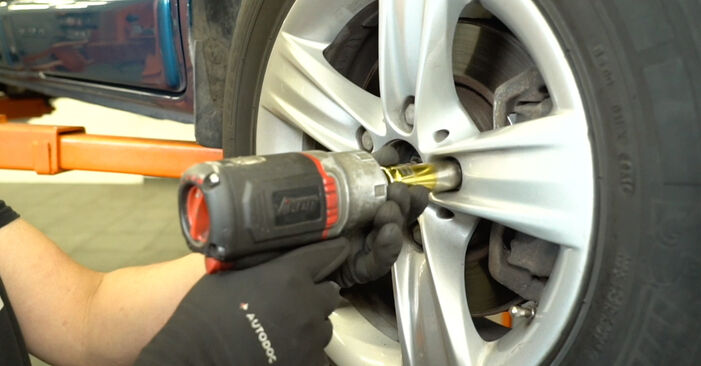

Svitare gli elementi di fissaggio della ruota.

Attenzione!
Per evitare lesioni, svitare gli elementi di fissaggio sorreggendo la ruota.
Passaggio 5

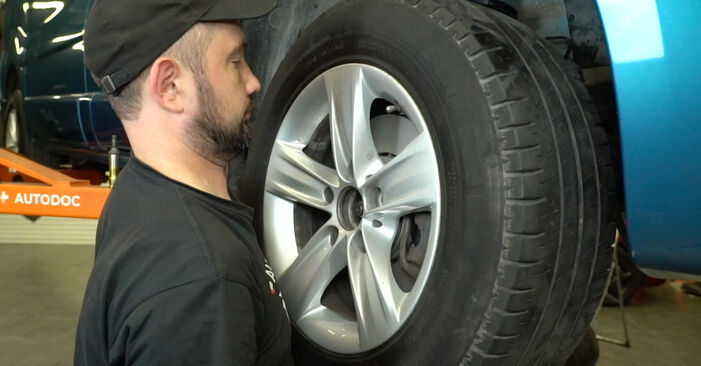

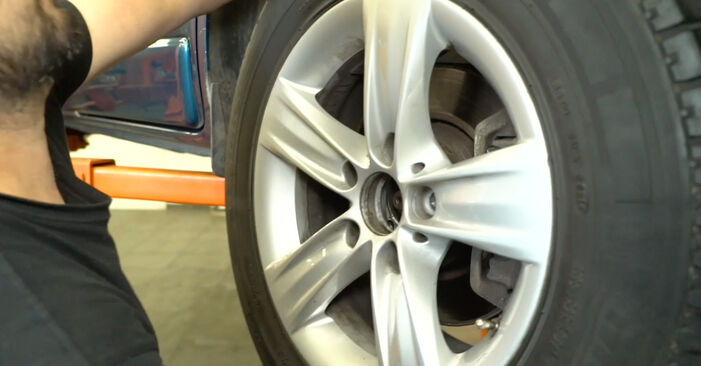

Rimuovere la ruota.
Passaggio 6

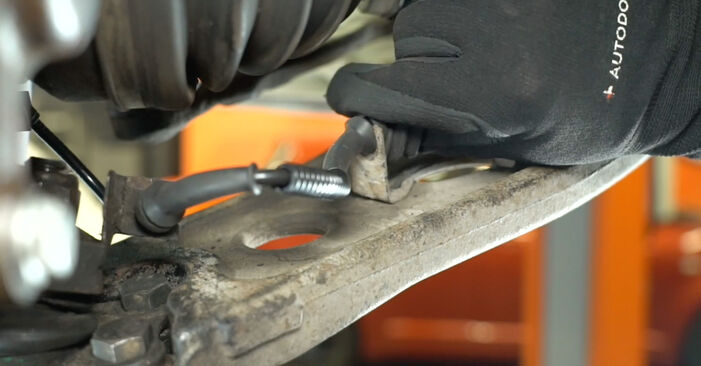

Scollegare il cablaggio del sensore ABS.
Passaggio 7

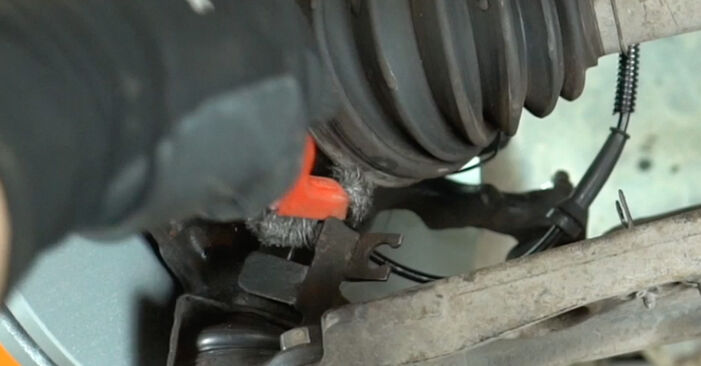

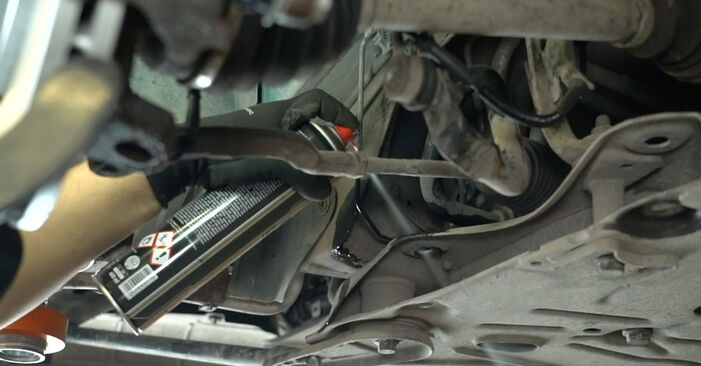

Pulire tutti gli elementi di fissaggio del braccio di controllo. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 8

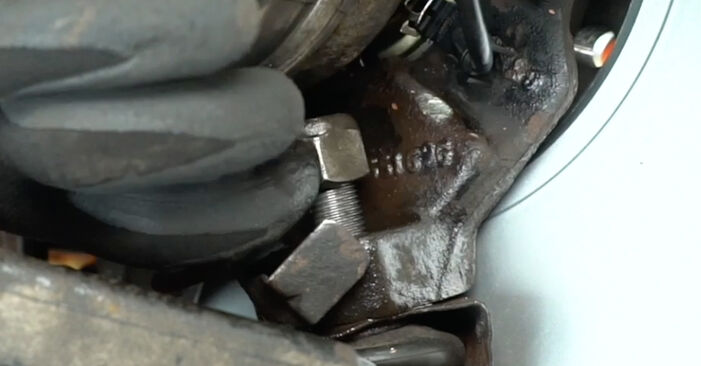

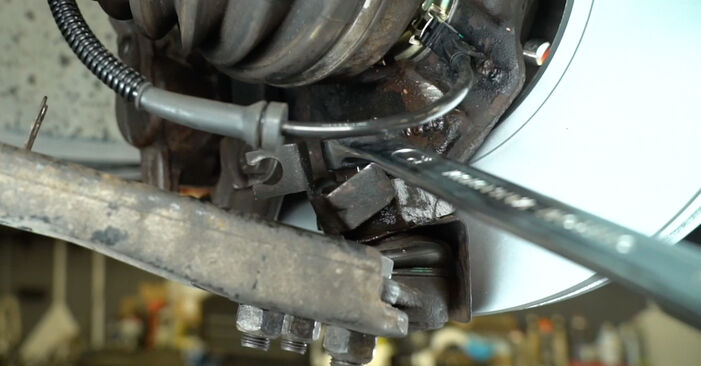

Svitare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Utilizzare una chiave combinata da 24 mm.
Passaggio 9

Rimuovere il dado di fissaggio.
Passaggio 10

Sorreggere il fuso a snodo dello sterzo. Utilizzare un cric per trasmissione o un altro cric per veicoli.
Passaggio 11

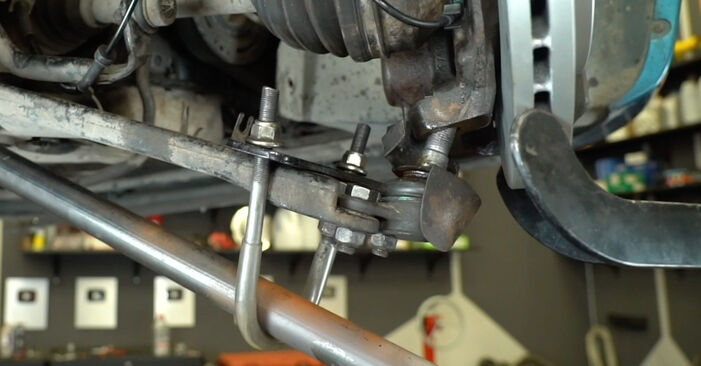

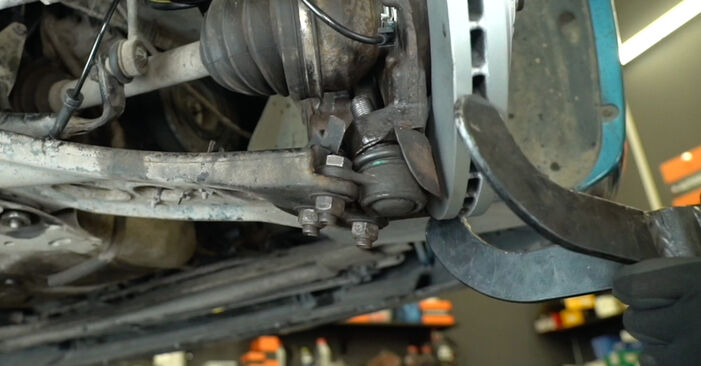

Scollegare il giunto sferico dal fuso a snodo. Utilizzare un bullone a U con piastra. Utilizzare una leva di montaggio.

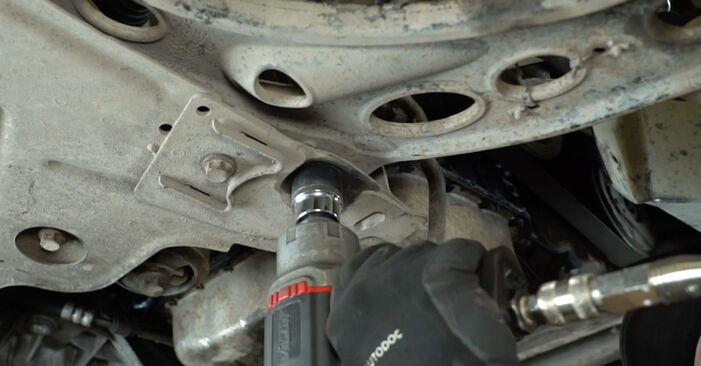

Passaggio 12

Svitare l'elemento di fissaggio anteriore che collega il braccio di controllo al sottotelaio. Utilizzare una chiave combinata da 21 mm. Utilizzare una chiave a bussola da 30 mm. Utilizzare una chiave a cricchetto.
Passaggio 13

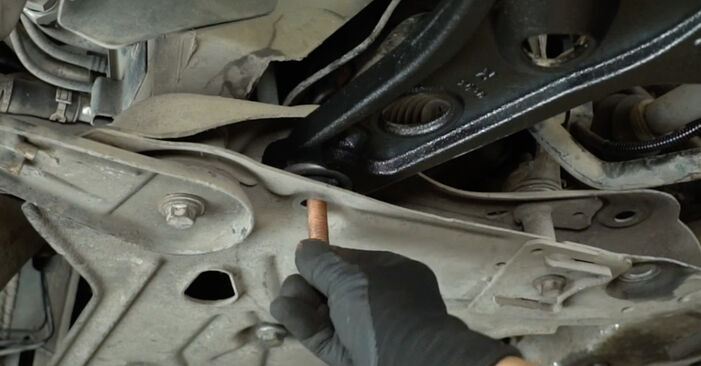

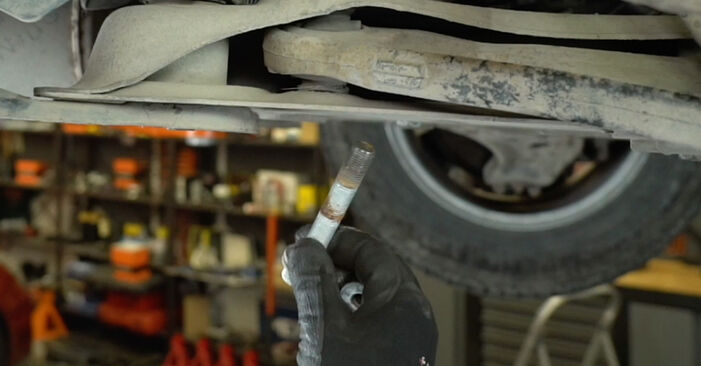

Rimuovere il bullone di fissaggio.

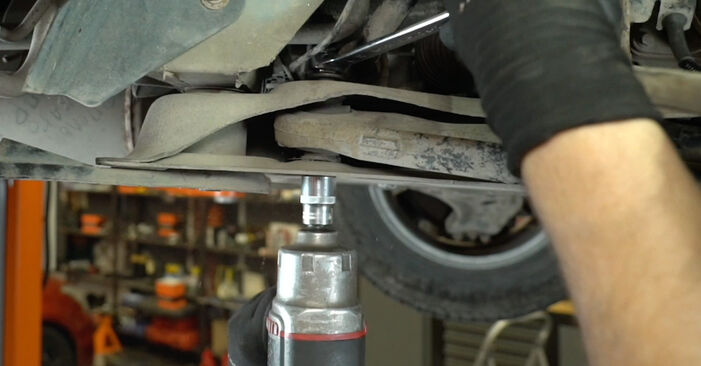

Passaggio 14

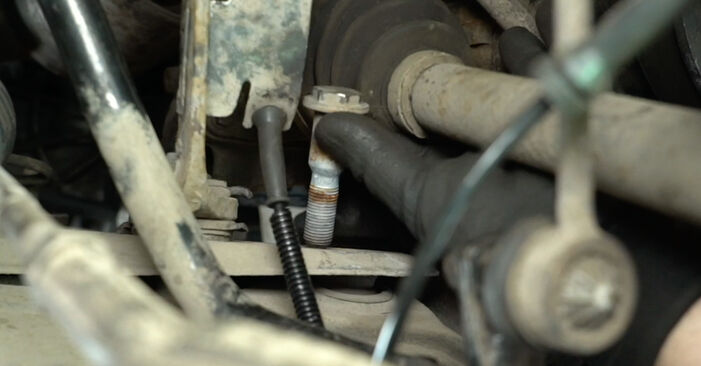

Svitare l'elemento di fissaggio posteriore che collega il braccio di controllo al sottotelaio. Utilizzare una chiave combinata da 21 mm. Utilizzare una chiave a bussola da 21 mm. Utilizzare una chiave a cricchetto.
Passaggio 15

Rimuovere il bullone di fissaggio.
Passaggio 16

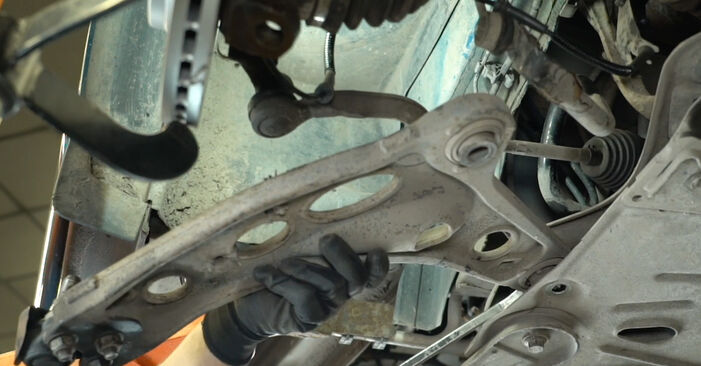

Estrarre il braccio di controllo insieme al giunto sferico. Rimuovere il coperchio del giunto sferico. Utilizzare una leva di montaggio.
Passaggio 17

Pulire le sedi di montaggio del braccio di controllo. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 18

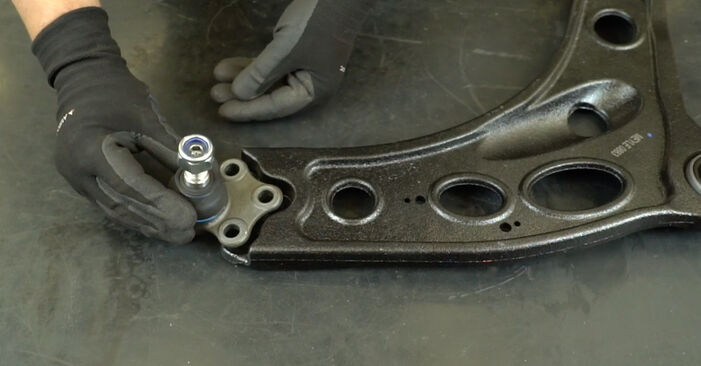

Installare un nuovo giunto sferico.

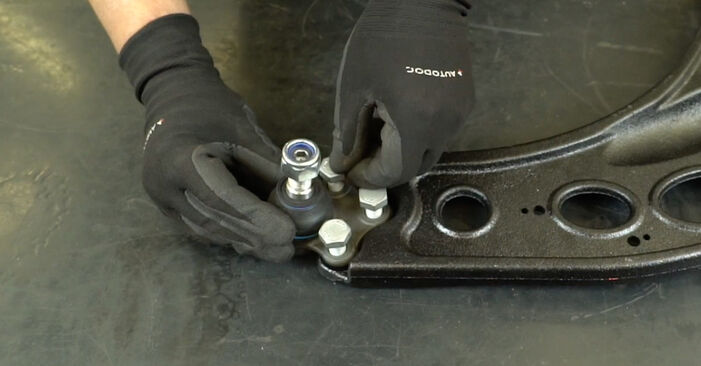

Passaggio 19

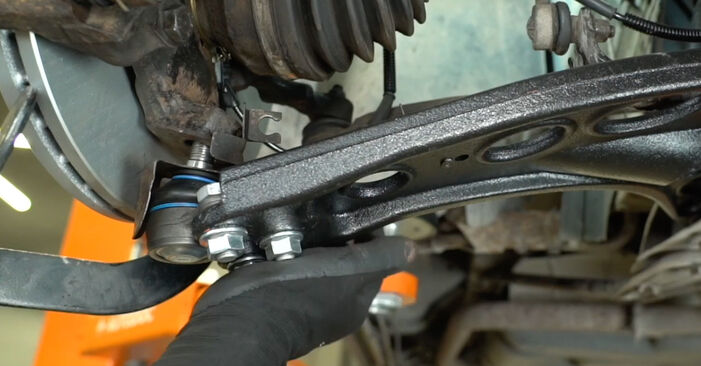

Installare i bulloni di fissaggio. Utilizzare una chiave combinata da 18 mm. Utilizzare una chiave a bussola da 19 mm. Utilizzare una chiave a cricchetto.
Passaggio 20

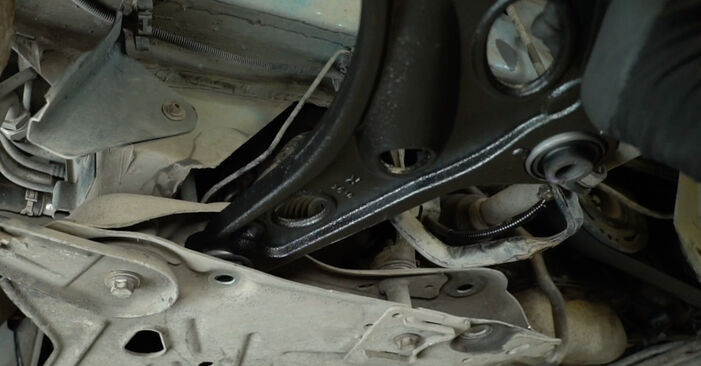

Installare il braccio di sospensione.
Passaggio 21

Installare i bulloni di fissaggio.
Passaggio 22

Installare il coperchio del giunto sferico.
Passaggio 23

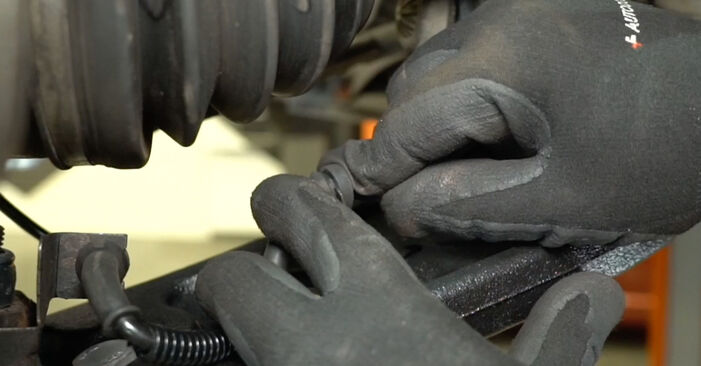

Colleghare il giunto sferico al fuso a snodo.
Passaggio 24

Installare il dado di fissaggio.
Passaggio 25

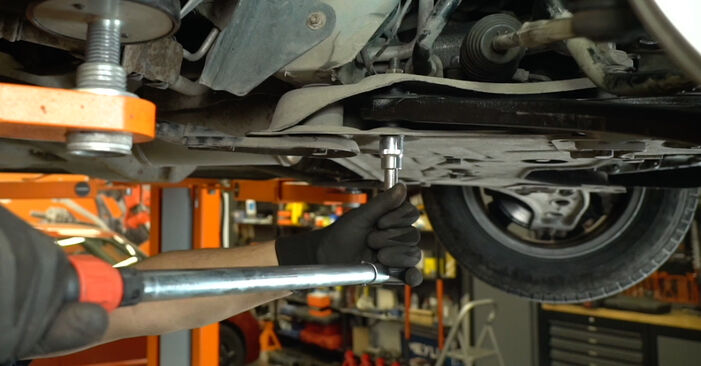

Fissare l'elemento di fissaggio posteriore che collega il braccio di controllo al sottotelaio. Utilizzare una chiave combinata da 21 mm. Utilizzare una chiave a bussola da 21 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 180 N·m.

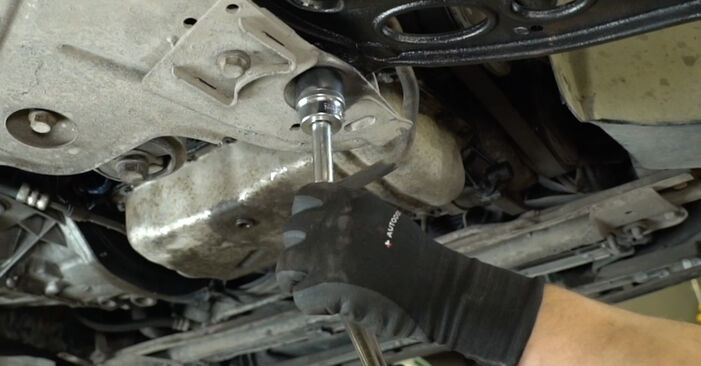

Passaggio 26

Fissare l'elemento di fissaggio anteriore che collega il braccio di controllo al sottotelaio. Utilizzare una chiave combinata da 21 mm. Utilizzare una chiave a bussola da 30 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 180 N·m.
Passaggio 27

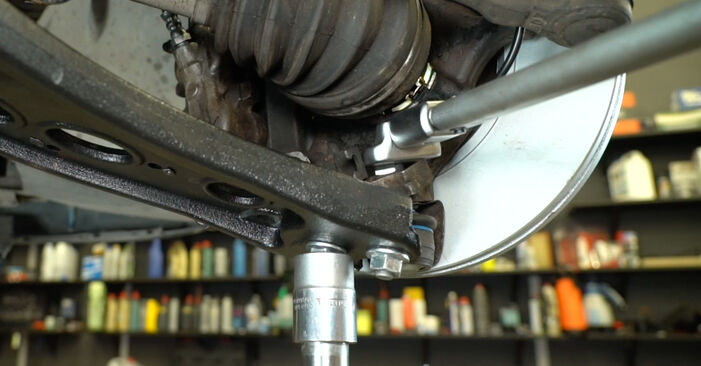

Serrare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Utilizzare una chiave combinata da 24 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 115 N·m.
Passaggio 28

Rimuovere il supporto da sotto il fuso a snodo dello sterzo.

Sostituzione: testina braccio oscillante - VAUXHALL VIVARO Combi (J7). Gli esperti di AUTODOC raccomandano:
Abbassare il cric per trasmissione o per veicoli in modo fluido e senza scatti, evitando così di danneggiare gruppi e meccanismi del veicolo.

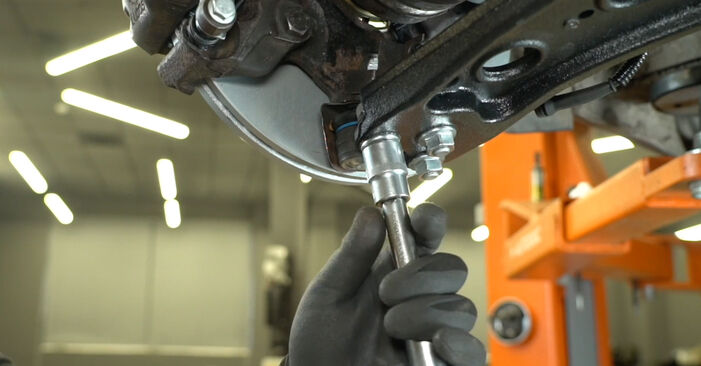

Passaggio 29

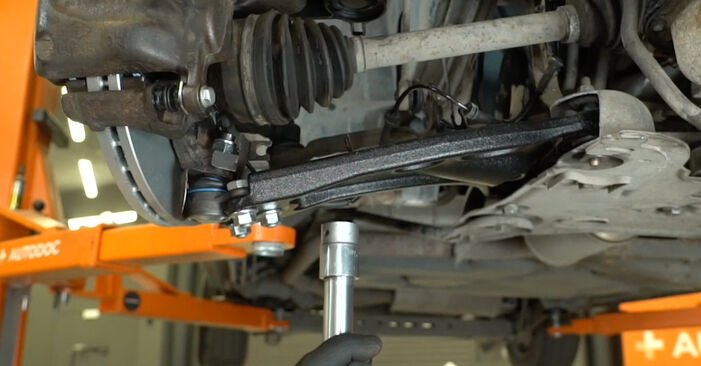

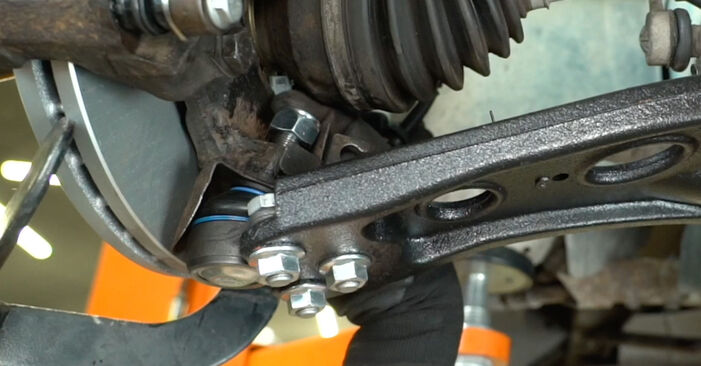

Serrare gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizzare una chiave combinata da 18 mm. Utilizzare una chiave a bussola da 19 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 85 N·m.
Passaggio 30

Fissare il cablaggio del sensore ABS.
Passaggio 31

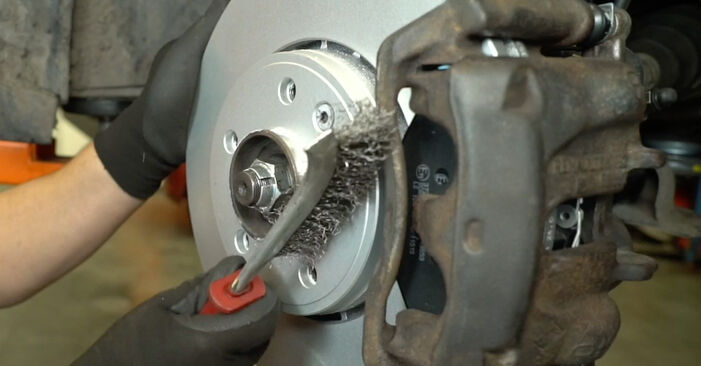

Pulire la sede di montaggio del cerchione. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.

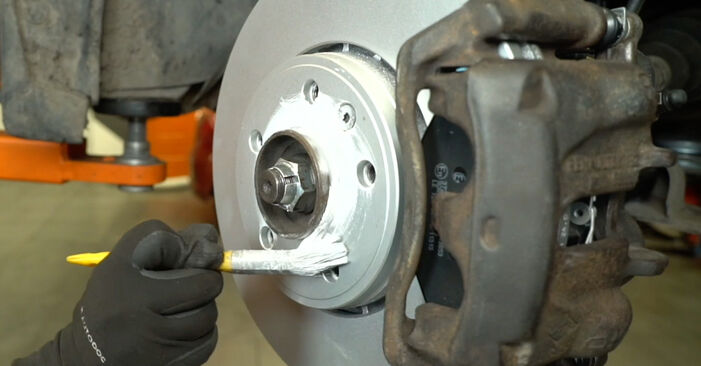

Passaggio 32

Trattare la superficie del disco del freno che entra in contatto con il cerchione. Utilizzare del grasso ceramico.
Passaggio 33

Installare la ruota.

Sostituzione: testina braccio oscillante - VAUXHALL VIVARO Combi (J7). Consiglio:
Per evitare lesioni, avvitare gli elementi di fissaggio sorreggendo la ruota.

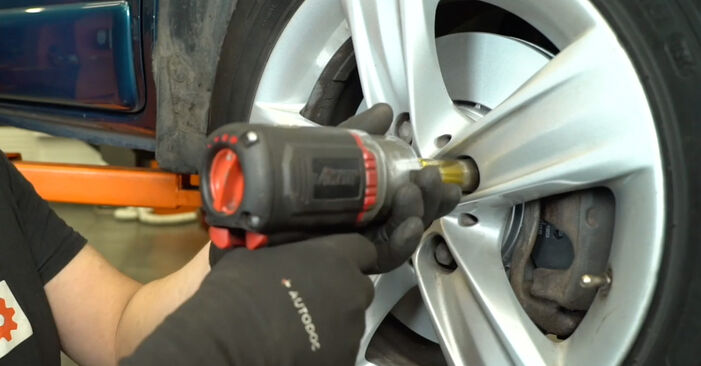

Passaggio 34

Avvitare gli elementi di fissaggio della ruota. Utilizzare una chiave a bussola ad impatto per ruote da 19 mm. Utilizzare una chiave a cricchetto.
Passaggio 35

Abbassare l'auto e stringere gli elementi di fissaggio delle ruote secondo uno schema incrociato. Utilizzare una chiave a bussola ad impatto per ruote da 19 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 142 N-m.

Passaggio 36

Rimuovere il cric, i cavalletti ed i cunei per ruote.

Importante!
Dopo aver sostituito il braccio di controllo, è necessario far allineare le ruote.
