Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT MASTER II Furgonato (FD) 2.5 D, RENAULT MASTER II Furgonato (FD) 2.8 dTI, RENAULT MASTER II Furgonato (FD) 2.2 dCI, RENAULT MASTER II Furgonato (FD) 1.9 dTI, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 1.9 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 3.0 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

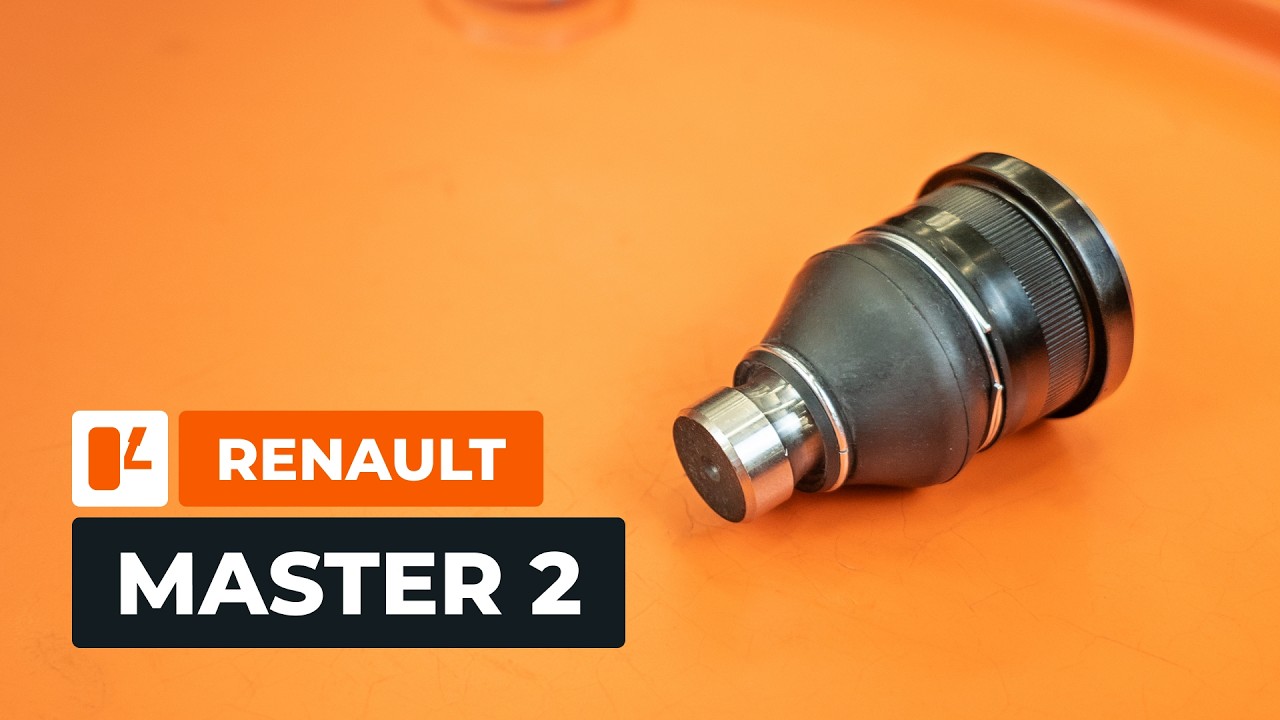

Come sostituire giunti sferici inferiori per sospensioni ant. su RENAULT MASTER 2 Van [AUTODOC]

Come cambiare testina braccio oscillante della parte anteriore su Renault Master 2 van - Guida alla sostituzione

Prodotti alternativi

Testina braccio oscillante

Sostituzione: testina braccio oscillante - Renault Master 2 van. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      Spray WD-40

                      Spray detergente multiuso

                      Grasso ceramico

                      Chiave dinamometrica

                      Chiave combinata da 16 mm

                      Chiave a bussola Torx E16

                      Chiave a bussola da 18 mm

                      Chiave a bussola da 21 mm

                      Chiave a bussola da 30 mm

                      Chiave a bussola ad impatto per cerchi da 24 mm

                      Chiave a cricchetto o utensile elettrico per rimozione/installazione di elementi di fissaggio filettati

                      Giramaschi

                      Kit di pressatura a telaio C per giunto sferico

                      Cacciavite a testa piatta

                      Cric per trasmissione o un secondo cric per veicoli

                      Ponte sollevatore per auto o cric con cavalletti e cunei per ruote

Acquistare utensili

Sostituzione: testina braccio oscillante - Renault Master 2 van. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per entrambi i giunti sferici, destro e sinistro.
L'intervento deve essere eseguito interamente a quadro spento.

Sostituzione: testina braccio oscillante - Renault Master 2 van. Sequenza raccomandata delle fasi:

Passaggio 1

Nel caso venga utilizzato un cric, fissare le ruote con i cunei.
Passaggio 2

Allentare gli elementi di fissaggio della ruota. Utilizzare una chiave a bussola ad impatto per ruote da 24 mm. Utilizzare un giramaschi.
Passaggio 3

Sollevare l’auto.

Sostituzione: testina braccio oscillante - Renault Master 2 van. AUTODOC raccomanda:
Qualora venga utilizzato un cric, assicurarsi che la vettura sia parcheggiata su una superficie rigida e piana.Assicurarsi inoltre di fissare l'auto con dei cavalletti.
Passaggio 4

Svitare gli elementi di fissaggio della ruota.

Attenzione!
Per evitare lesioni, svitare gli elementi di fissaggio sorreggendo la ruota.
Passaggio 5

Rimuovere la ruota.
Passaggio 6

Sorreggere il fuso a snodo dello sterzo. Utilizzare un cric per trasmissione o un altro cric per veicoli.
Passaggio 7

Pulire gli elementi di fissaggio dell'ammortizzatore. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 8

Svitare l’elemento di fissaggio superiore dell'ammortizzatore. Utilizzare una chiave a bussola da 18 mm. Utilizzare una chiave a cricchetto.
Passaggio 9

Svitare l’elemento di fissaggio inferiore dell'ammortizzatore. Utilizzare una chiave a bussola da 21 mm. Utilizzare una chiave a cricchetto.
Passaggio 10

Rimuovere i bulloni di fissaggio.
Passaggio 11

Rimuovere l'ammortizzatore.
Passaggio 12

Pulire l'elemento di fissaggio che collega il braccio di controllo al sottotelaio. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 13

Allentare l’elemento di fissaggio che collega il braccio di controllo al sottotelaio. Utilizzare una chiave a bussola da 30 mm. Utilizzare un giramaschi.
Passaggio 14

Pulire l’elemento di fissaggio che collega il giunto sferico inferiore al fuso a snodo dello sterzo. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 15

Pulire l’elemento fissaggio inferiore della staffa della pinza del freno. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.

Passaggio 16

Svitare l’elemento di fissaggio inferiore della staffa della pinza del freno. Utilizzare una chiave a bussola da 18 mm. Utilizzare una chiave a cricchetto.
Passaggio 17

Rimuovere il bullone di fissaggio.
Passaggio 18

Svitare il bullone di fissaggio che collega il giunto sferico inferiore al fuso a snodo dello sterzo. Utilizzare una chiave combinata da 16 mm. Utilizzare una chiave a bussola Torx E16. Utilizzare una chiave a cricchetto.
Passaggio 19

Rimuovere il bullone di bloccaggio.
Passaggio 20

Abbassare di 10-15 cm il cric per trasmissione o il secondo cric per veicoli.

Sostituzione: testina braccio oscillante - Renault Master 2 van. Consiglio:
Abbassare il cric per trasmissione o per veicoli in modo fluido e senza scatti, evitando così di danneggiare gruppi e meccanismi del veicolo.
Passaggio 21

Scollegare il giunto sferico inferiore dal fuso a snodo dello sterzo.
Passaggio 22

Pulire la sede di montaggio del giunto sferico inferiore sul fuso a snodo dello sterzo. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 23

Rimuovere l’anello di ritegno dalla cuffia del giunto sferico. Utilizzare un cacciavite a testa piatta.
Passaggio 24

Rimuovere la cuffia del giunto sferico. Utilizzare un cacciavite a testa piatta.
Passaggio 25

Scollegare il giunto sferico dal braccio di controllo. Utilizzare un kit di pressatura a telaio C per giunti sferici.
Passaggio 26

Pulire la sede di montaggio del giunto sferico inferiore sul braccio di controllo. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 27

Installare un nuovo giunto sferico. Utilizzare un kit di pressatura a telaio C per giunti sferici.

Attenzione!
Fare attenzione a non danneggiare la cuffia parapolvere quando si preme il giunto.
Passaggio 28

Collegare il giunto sferico inferiore al fuso a snodo dello sterzo.
Passaggio 29

Installare il bullone di bloccaggio.
Passaggio 30

Stringere il bullone di bloccaggio che collega il giunto sferico inferiore al fuso a snodo dello sterzo. Utilizzare una chiave combinata da 16 mm. Utilizzare una chiave a bussola Torx E16. Utilizzare una chiave dinamometrica. Coppia di serraggio: 70 N·m.
Passaggio 31

Installare l’elemento di fissaggio inferiore della staffa della pinza del freno.
Passaggio 32

Serrare l’elemento di fissaggio inferiore della staffa della pinza del freno. Utilizzare una chiave a bussola da 18 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 110 N·m.
Passaggio 33

Pulire le sedi di montaggio dell'ammortizzatore. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 34

Installare l'ammortizzatore.
Passaggio 35

Installare i bulloni di fissaggio.
Passaggio 36

Per serrare correttamente gli elementi di fissaggio, è necessario sollevare i componenti della sospensione per caricarla. Utilizzare un cric per trasmissione o un altro cric per veicoli.
Passaggio 37

Stringere l’elemento di fissaggio superiore dell’ammortizzatore. Utilizzare una chiave a bussola da 18 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 62 N·m.
Passaggio 38

Stringere l’elemento di fissaggio inferiore dell'ammortizzatore. Utilizzare una chiave a bussola da 21 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 180 N·m.
Passaggio 39

Stringere l’elemento di fissaggio che collega il braccio di controllo al sottotelaio. Utilizzare una chiave a bussola da 30 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 280 N·m.
Passaggio 40

Rimuovere il supporto da sotto il fuso a snodo dello sterzo.

Sostituzione: testina braccio oscillante - Renault Master 2 van. Il consiglio degli esperti di AUTODOC:
Abbassare il cric per trasmissione o per veicoli in modo fluido e senza scatti, evitando così di danneggiare gruppi e meccanismi del veicolo.
Passaggio 41

Pulire la sede di montaggio del cerchione. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 42

Trattare la superficie del disco del freno che entra in contatto con il cerchione. Utilizzare del grasso ceramico.
Passaggio 43

Installare la ruota.

Attenzione!
Per evitare lesioni, avvitare gli elementi di fissaggio sorreggendo la ruota.
Passaggio 44

Avvitare gli elementi di fissaggio della ruota. Utilizzare una chiave a bussola ad impatto per ruote da 24 mm. Utilizzare una chiave a cricchetto.
Passaggio 45

Abbassare l'auto e stringere gli elementi di fissaggio delle ruote secondo uno schema incrociato. Utilizzare una chiave a bussola ad impatto per ruote da 24 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 172 N·m.
Passaggio 46

Rimuovere il cric, i cavalletti ed i cunei per ruote.
