Intervallo di sostituzione consigliato per la categoria di pezzi Kit frizione : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW Polo Hatchback (6N1) 55 1.3, VW Polo Hatchback (6N1) 45 1.0, VW Polo Hatchback (6N1) 50 1.0 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

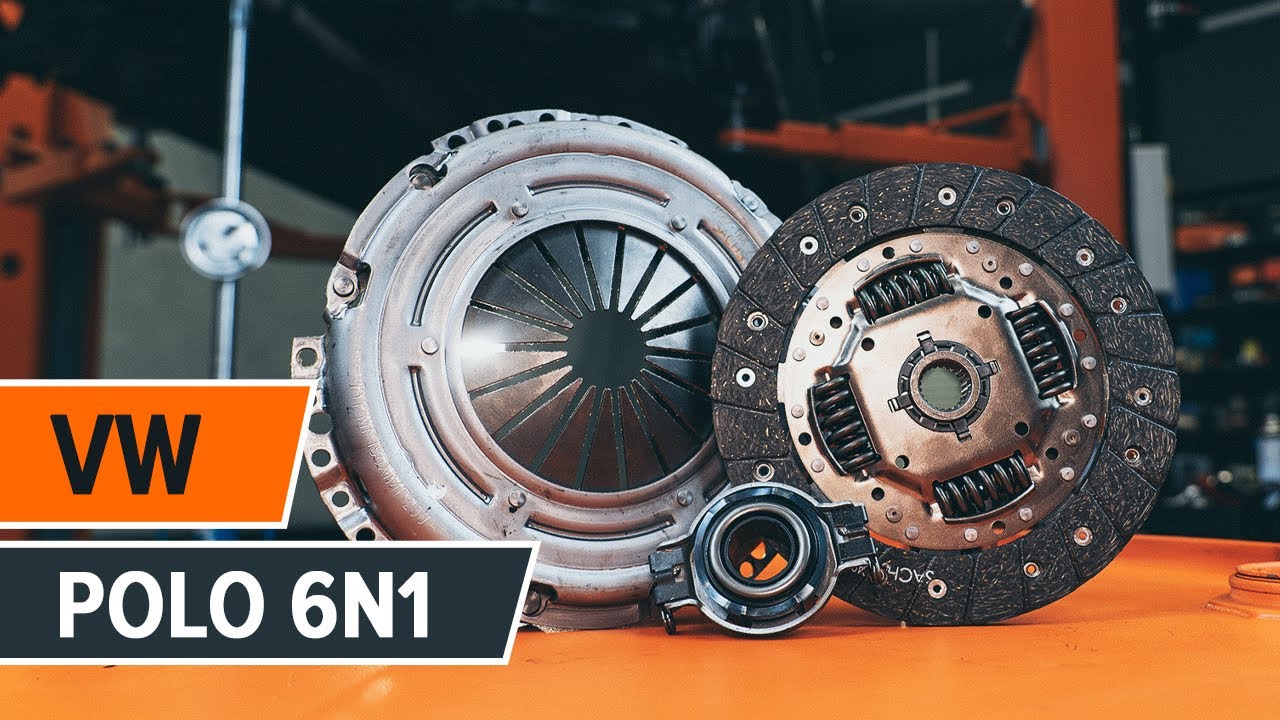

Come sostituire kit frizione su VW POLO 6n1 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare kit frizione su VW Polo 6N1 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Kit Frizione per Polo Hatchback (6N1) e altri modelli VW

Prodotti alternativi

Kit frizione

SKCK-0100002 STARK Kit frizione

63,24 EUR

Negozio

139945 NK Kit frizione

72,48 EUR

Negozio

619 0286 00 LuK Kit frizione

100,22 EUR

Negozio

SKCK-0100062 STARK Kit frizione

106,36 EUR

Negozio

786030 VALEO Kit frizione

107,02 EUR

Negozio

786001 VALEO Kit frizione

112,25 EUR

Negozio

006742 VALEO Kit frizione

116,72 EUR

Negozio

QKT616AF QUINTON HAZELL Kit frizione

124,84 EUR

Negozio

3000 158 001 SACHS Kit frizione

127,82 EUR

Negozio

619 0357 00 LuK Kit frizione

134,40 EUR

Negozio

Attrezzi per montaggio dei Kit Frizione Polo III Hatchback (6N1)

Sostituzione: kit frizione - VW Polo 6N1. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Spray per dispositivi elettronici

                      Detergente spray multiuso

                      Pulitore freni

                      Grasso multiuso

                      Grasso al rame

                      Chiave dinamometrica

                      Chiave combinate N°13

                      Chiave combinate N°16

                      Bussola nr. 10

                      Bussola nr. 13

                      Bussola nr. 16

                      Bussola nr. 18

                      Bussola nr. 30

                      Chiave a bussola 12 punte nr. 9

                      Chiavi XZN nr. 8

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Chiave a cricchetto

                      Giravite piatto

                      Cacciaspina

                      Giramaschi

                      Piede di porco

                      Kit di utensili per frizione

                      Trave di supporto del motore

                      Cric idraulico per trasmissione

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: kit frizione - VW Polo 6N1. Il consiglio di AUTODOC:

Sostituire l'intero gruppo del kit frizione: lo spingidisco, il disco della frizione ed il cuscinetto di rilascio.
Si prega di notare: tutti i lavori sulla vettura - VW Polo 6N1 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Svita gli elementi di fissaggio dei terminali della batteria dell'auto. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 4

Rimuovi i terminali della batteria.
Passaggio 5

Svitare l'elemento di fissaggio della batteria. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 6

Rimuovi la batteria.
Passaggio 7

Svitare gli elementi di fissaggio del vassoio della batteria. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 8

Rimuovere il vassoio della batteria.
Passaggio 9

Scollegare il cavo della frizione.
Passaggio 10

Scollegare il connettore del cablaggio del motore.
Passaggio 11

Separare il cablaggio del motore.
Passaggio 12

Svitare l’elemento di fissaggio del cavo di messa a terra. Utilizza una chiave combinata N°13.
Passaggio 13

Scollegare il cavo di messa a terra.
Passaggio 14

Svitare gli elementi di fissaggio del motorino d'avviamento del motore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 15

Svitare gli elementi di fissaggio che collegano la scatola del cambio al blocco motore. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 16

Serra le ruote con i cunei.

Passaggio 17

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 18

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 19

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 20

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. VW Polo 6N1
Passaggio 21

Smonta le ruote.
Passaggio 22

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°30. Usa una chiave a cricchetto.
Passaggio 23

Rimuovi il dado di fissaggio.

Passaggio 24

Scollegare il connettore del sensore di trasmissione.
Passaggio 25

Pulisci gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo della sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 26

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 27

Separare il giunto sferico dal braccio di controllo.
Passaggio 28

Scollega l'albero di trasmissione dal fuso a snodo.

Sostituzione: kit frizione - VW Polo 6N1. Consiglio:
Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).
Passaggio 29

Svitare gli elementi di fissaggio del giunto interno del semiasse. Usa la chiave XZN n.8. Usa una chiave a cricchetto.
Passaggio 30

Rimuovere l'albero di trasmissione.
Passaggio 31

Fissare il motore. Utilizzare una trave di supporto del motore.
Passaggio 32

Svitare l’elemento di fissaggio del supporto del cavo. Utilizza una chiave combinata N°16.
Passaggio 33

Svitare l'elemento di fissaggio del cavo del cambio. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 34

Rimuovere la clip di ritegno del cavo del cambio. Usa un giravite piatto.
Passaggio 35

Pulire gli elementi di fissaggio del supporto della scatola del cambio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 36

Svitare gli elementi di fissaggio che collegano il supporto inferiore della scatola del cambio alla scatola del cambio. Utilizza una chiave combinata N°16.
Passaggio 37

Pulire gli elementi di fissaggio del supporto della scatola del cambio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 38

Svitare gli elementi di fissaggio che collegano il supporto della scatola del cambio al sottotelaio. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 39

Rimuovere il supporto della scatola del cambio.
Passaggio 40

Sorreggere il cambio. Usa un cric idraulico per trasmissione.

Sostituzione: kit frizione - VW Polo 6N1. Gli esperti di AUTODOC raccomandano:
Fare attenzione a non lasciare che il cambio rimanga senza sostegno (a non lasciare che penda).
Passaggio 41

Pulire gli elementi di fissaggio del supporto della scatola del cambio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 42

Svitare gli elementi di fissaggio del supporto della scatola del cambio. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 43

Svitare l'elemento di fissaggio che collega il supporto della scatola del cambio alla carrozzeria. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 44

Rimuovere il supporto della scatola del cambio.
Passaggio 45

Svitare gli elementi di fissaggio che collegano il supporto inferiore della scatola del cambio alla scatola del cambio. Utilizza una chiave combinata N°16.
Passaggio 46

Rimuovere il supporto inferiore della scatola del cambio.
Passaggio 47

Svitare gli elementi di fissaggio che collegano la scatola del cambio al blocco motore. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 48

Spostare di lato la scatola del cambio.

Sostituzione: kit frizione - VW Polo 6N1. Il consiglio di AUTODOC:
Assicurarsi che la scatola del cambio sia fissata correttamente.
Passaggio 49

Rimuovere il supporto da sotto il cambio.

AUTODOC raccomanda:
Sostituzione: kit frizione - VW Polo 6N1. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 50

Rimuovere la scatola del cambio.
Passaggio 51

Rimuovere il cuscinetto di rilascio. Usa un piede di porco.
Passaggio 52

Svitare gli elementi di fissaggio dello spingidisco. Usa la chiave a bussola 12 punte n.9. Usa una chiave a cricchetto.
Passaggio 53

Rimuovere lo spingidisco insieme al disco della frizione. Usa un piede di porco.
Passaggio 54

Pulire le sedi di montaggio del kit frizione. Usa un detergente spray multiuso.
Passaggio 55

Installare il nuovo spingidisco insieme al disco della frizione.
Passaggio 56

Avvitare gli elementi di fissaggio dello spingidisco. Usa la chiave a bussola 12 punte n.9. Usa una chiave a cricchetto.
Passaggio 57

Allineare il disco della frizione. Usa un piede di porco.

Sostituzione: kit frizione - VW Polo 6N1. AUTODOC raccomanda:
Si prega di fare attenzione a non danneggiare il pezzo.
Passaggio 58

Avvitare gli elementi di fissaggio dello spingidisco. Usa la chiave a bussola 12 punte n.9. Usa una chiave a cricchetto.
Passaggio 59

Installare l'attrezzo di bloccaggio del volano motore. Utilizzare un kit di utensili per frizione.
Passaggio 60

Serrare gli elementi di fissaggio dello spingidisco. Usa la chiave a bussola 12 punte n.9. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 27 Nm.
Passaggio 61

Rimuovere lo strumento di bloccaggio del volante.
Passaggio 62

Applicare un prodotto trattante sulla sede di montaggio del cuscinetto di rilascio. Usa un grasso multiuso.
Passaggio 63

Installare il nuovo cuscinetto di rilascio.
Passaggio 64

Sorreggere il cambio. Usa un cric idraulico per trasmissione.
Passaggio 65

Installare la scatola del cambio.

Sostituzione: kit frizione - VW Polo 6N1. Il consiglio di AUTODOC:
Fare attenzione a non lasciare che il cambio rimanga senza sostegno (a non lasciare che penda).
Passaggio 66

Riposizionare la scatola del cambio nella propria sede di montaggio.

Passaggio 67

Avvitare gli elementi di fissaggio che collegano la scatola del cambio al blocco motore. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 68

Serrare gli elementi di fissaggio che collegano la scatola del cambio al blocco motore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 64 Nm.
Passaggio 69

Installare il supporto inferiore della scatola del cambio.
Passaggio 70

Avvitare gli elementi di fissaggio che collegano il supporto della scatola del cambio alla scatola del cambio. Utilizza una chiave combinata N°16.

Passaggio 71

Serrare gli elementi di fissaggio che collegano il supporto della scatola del cambio alla scatola del cambio. Utilizza una chiave combinata N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 64 Nm.

Passaggio 72

Installare il supporto della scatola del cambio.
Passaggio 73

Avvitare gli elementi di fissaggio che collegano il supporto della scatola del cambio alla carrozzeria. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 74

Serrare gli elementi di fissaggio che collegano il supporto della scatola del cambio alla carrozzeria. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 38 Nm.
Passaggio 75

Serrare gli elementi di fissaggio che collegano il supporto della scatola del cambio alla scatola del cambio. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 69 Nm.
Passaggio 76

Rimuovere il supporto da sotto il cambio.

AUTODOC raccomanda:
Sostituzione: kit frizione - VW Polo 6N1. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 77

Installare il supporto della scatola del cambio.
Passaggio 78

Avvitare gli elementi di fissaggio che collegano il supporto della scatola del cambio al sottotelaio. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 79

Serrare gli elementi di fissaggio che collegano il supporto della scatola del cambio al sottotelaio. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 49 Nm.
Passaggio 80

Serrare gli elementi di fissaggio che collegano il supporto della scatola del cambio alla scatola del cambio. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 81

Serrare gli elementi di fissaggio che collegano la scatola del cambio al blocco motore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 64 Nm.
Passaggio 82

Fissare la clip di ritegno del cavo del cambio.
Passaggio 83

Avvitare l'elemento di fissaggio del cavo del cambio. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.

Passaggio 84

Avvitare l’elemento di fissaggio del supporto del cavo. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 85

Serrare l’elemento di fissaggio del supporto del cavo. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 22 Nm.
Passaggio 86

Pulire la sede di montaggio del giunto omocinetico. Usa un detergente spray multiuso.
Passaggio 87

Installare l'albero di trasmissione.
Passaggio 88

Avvitare gli elementi di fissaggio del giunto interno del semiasse. Usa la chiave XZN n.8. Usa una chiave a cricchetto.
Passaggio 89

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 90

Installare il fuso a snodo dello sterzo sull'assale CV.
Passaggio 91

Unisci il giunto sferico al braccio di sospensione. Usa un cacciaspina.
Passaggio 92

Avvitare l'elemento di fissaggio che collega il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 93

Serrare gli elementi di fissaggio del giunto interno del semiasse. Usa la chiave XZN n.8. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 42 Nm.
Passaggio 94

Installa il dado di serraggio.
Passaggio 95

Avvitare il dado dell'assale di trasmissione a velocità costante (assale CV). Utilizza una chiave a bussola N°30. Usa una chiave a cricchetto.
Passaggio 96

Stringere gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 97

Collegare il connettore del sensore di trasmissione.
Passaggio 98

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 99

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: kit frizione - VW Polo 6N1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 100

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Polo 6N1
Passaggio 101

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 102

Abbassare l'automobile.
Passaggio 103

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 175 Nm.
Passaggio 104

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 105

Rimuovi i cric e i cunei.

Passaggio 106

Rimuovere la trave di supporto del motore.
Passaggio 107

Serrare gli elementi di fissaggio che collegano la scatola del cambio al blocco motore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 64 Nm.
Passaggio 108

Serrare gli elementi di fissaggio del motorino d'avviamento del motore. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 29 Nm.
Passaggio 109

Collegare il cablaggio del motore.

Passaggio 110

Collegare il cavo di messa a terra.
Passaggio 111

Avvitare l’elemento di fissaggio del cavo di messa a terra. Utilizza una chiave combinata N°13.
Passaggio 112

Applicare un prodotto trattante sui connettori del cablaggio del motore. Usa il grasso al silicone.
Passaggio 113

Collegare il connettore del cablaggio del motore.
Passaggio 114

Collegare il cavo della frizione.
Passaggio 115

Installare il vassoio della batteria.
Passaggio 116

Avvitare gli elementi di fissaggio del vassoio della batteria. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 117

Installa la batteria.
Passaggio 118

Avvitare l'elemento di fissaggio della batteria. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 119

Collega i terminali alla batteria.

Sostituzione: kit frizione - VW Polo 6N1. Il consiglio di AUTODOC:
Fai attenzione! Non mischiare i terminali positivi e negativi della batteria dell'auto.
Passaggio 120

Avvita gli elementi di fissaggio dei terminali della batteria. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 121

Applicare un prodotto trattante sui terminali della batteria. Usa il grasso al silicone.
Passaggio 122

Far funzionare il motore per qualche minuto. Ciò è necessario per assicurarsi che il componente funzioni correttamente.
Passaggio 123

Spegni il motore.
Passaggio 124

Rimuovi la copertura di protezione del parafango.
Passaggio 125

Chiudere il cofano.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

In cerca degli pneumatici giusti?

Quali sono le dimensioni di pneumatici e ruote compatibili con il modello VW Polo III Hatchback (6N1)?

Misura gomme Polo 6n1

Come cambiare pastiglie freno della parte anteriore su VW Polo 6N1 - Guida alla sostituzione

Scarichi gratuitamente
2.19 MB
Come cambiare pastiglie freno della parte posteriore su VW Polo Hatchback (6N1) - Guida alla sostituzione

Scarichi gratuitamente
1.53 MB
Come cambiare dischi freno della parte anteriore su VW Polo 6N1 - Guida alla sostituzione

Scarichi gratuitamente
2.34 MB
Come cambiare cuscinetto ruota della parte anteriore su VW Polo 6N1 - Guida alla sostituzione

Scarichi gratuitamente
4.28 MB
Come cambiare cuscinetto ruota della parte posteriore su VW Polo 6N1 - Guida alla sostituzione

Scarichi gratuitamente
3.1 MB
Come cambiare cinghia poly-V su VW Polo III Hatchback (6N1) - Guida alla sostituzione

Scarichi gratuitamente
1.36 MB

Come cambiare kit frizione su VW Polo III Hatchback (6N2) - Guida alla sostituzione

Scarichi gratuitamente
6.72 MB
Come cambiare kit frizione su VW Polo III Variant (6V5) - Guida alla sostituzione

Scarichi gratuitamente
6.72 MB
Come cambiare kit frizione su VW Polo III Classic (6V2) - Guida alla sostituzione

Scarichi gratuitamente
6.72 MB
Come cambiare kit frizione su VW Polo II Hatchback (86C, 80) - Guida alla sostituzione

Scarichi gratuitamente
6.73 MB
Come cambiare kit frizione su VW Polo II Coupe (86C, 80) - Guida alla sostituzione

Scarichi gratuitamente
6.73 MB
Come cambiare kit frizione su VW Polo II Classic (86C, 80) - Guida alla sostituzione

Scarichi gratuitamente
6.73 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

Differenze importanti tra gli utensili per auto | I consigli di AUTODOC

362K visualizzazioni

Pubblicato il: 16/12/2021
Come evitare che i finestrini dell'auto si appannino | I consigli di AUTODOC

2M visualizzazioni

Pubblicato il: 04/02/2021
Test di confronto dei tipi di refrigerante | AUTODOC

130K visualizzazioni

Pubblicato il: 18/02/2021
Come risparmiare nell'acquisto di ricambi auto

508K visualizzazioni

Pubblicato il: 03/02/2022
