Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
OPEL ZAFIRA B (A05) 2.2 (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.8 (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.6 FlexFuel (M75), OPEL ZAFIRA B (A05) 1.8 LPG (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 2.0 (M75) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

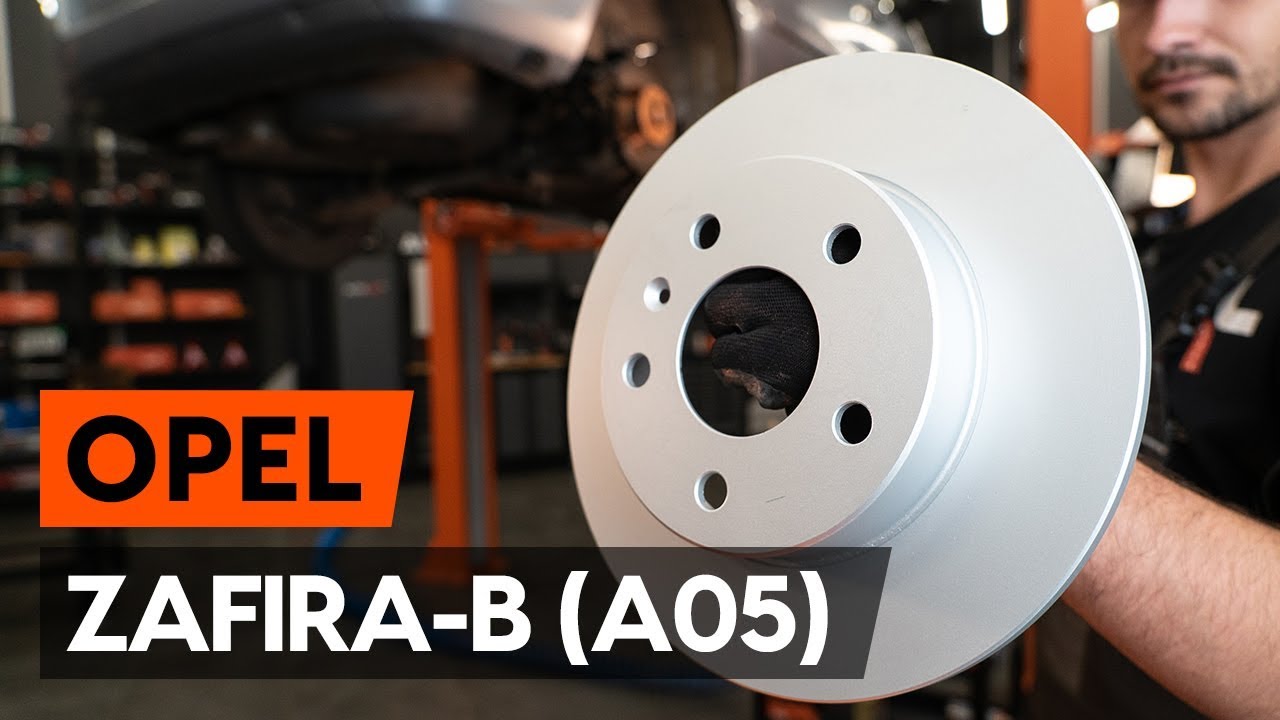

Come sostituire dischi freno posteriori su OPEL ZAFIRA-B 2 (A05) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare dischi freno della parte posteriore su Opel Zafira B A05 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per ZAFIRA B (A05) e altri modelli OPEL

Disco freno

        Disco freno per OPEL ZAFIRA B (A05) 1.8 LPG (M75) Benzina/Gasauto (GPL) (140 CV)

        Disco freno per OPEL ZAFIRA B (A05) 1.9 CDTI (M75) Diesel (120 CV)

        Disco freno per OPEL ZAFIRA B (A05) 1.6 (M75) Benzina (105 CV)

        Disco freno per OPEL ZAFIRA B (A05) 1.6 FlexFuel (M75) Benzina/Etanolo (116 CV)

        Disco freno per OPEL ZAFIRA B (A05) 1.6 (M75) Benzina (115 CV)

        Disco freno per OPEL ZAFIRA B (A05) 2.0 (M75) Benzina (200 CV)

        Disco freno per OPEL ZAFIRA B (A05) 1.7 CDTI (M75) Diesel (110 CV)

        Disco freno per OPEL ZAFIRA B (A05) 2.2 (M75) Benzina (150 CV)

        Disco freno per OPEL ZAFIRA B (A05) 1.7 CDTI (M75) Diesel (125 CV)

Sostituzione: dischi freni - Opel Zafira B A05. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Punta Torx T30

                        Bussola nr. 11

                        Bussola nr. 13

                        Bussola nr. E20

                        Chiave combinate N°11

                        Chiave combinate N°13

                        Chiave combinate N°17

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Arretratore per
pistoncini freni a disco

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Kit di spurgo freno pneumatico

                        Clip di fissaggio tubo del freno

                        Giramaschi

                        Piede di porco

                        Martello di gomma

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - Opel Zafira B A05. AUTODOC raccomanda:

Sostituire i dischi dell'automobile Opel Zafira B A05 in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Si prega di notare: tutti i lavori sulla vettura - Opel Zafira B A05 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: dischi freni - Opel Zafira B A05. Il consiglio di AUTODOC:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Pulisci l'area nella quale il tubo del freno è connesso alla pinza, e la zona dei perni guida. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Opel Zafira B A05. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 9

Stringi il tubo del freno usando una fascetta di fissaggio del tubo freni.
Passaggio 10

Svitare il tubo flessibile del freno dalla pinza del freno. Utilizza una chiave combinata N°11.
Passaggio 11

Scollega il tubo flessibile del freno.
Passaggio 12

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°13.
Passaggio 13

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 14

Rimuovere la pinza del freno. Usa un piede di porco.

Sostituzione: dischi freni - Opel Zafira B A05. I professionisti raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 15

Rimuovere le pastiglie del freno. Usa un piede di porco.
Passaggio 16

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: dischi freni - Opel Zafira B A05. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 17

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°E20. Usa un giramaschi.
Passaggio 18

Rimuovere la staffa della pinza.
Passaggio 19

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Svitare l'attacco del disco freno. Usa la chiave Torx T 30. Usa una chiave a cricchetto.
Passaggio 21

Rimuovere il disco del freno.

Sostituzione: dischi freni - Opel Zafira B A05. Consiglio:
Se necessario, usa un maglio di gomma.
Passaggio 22

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 23

Installare il disco del freno.
Passaggio 24

Serrare l'attacco del disco freno. Usa la chiave Torx T 30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 4 Nm.
Passaggio 25

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Opel Zafira B A05. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 26

Installare il sostegno pinza freno.
Passaggio 27

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°E20. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 28

Installare le pastiglie del freno.
Passaggio 29

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

Sostituzione: dischi freni - Opel Zafira B A05. Il consiglio degli esperti di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 30

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 31

Montare la pinza del freno e fissarla.
Passaggio 32

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 25 Nm.
Passaggio 33

Tratta con del prodotto il tubo flessibile del freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Opel Zafira B A05. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 34

Collega il tubo flessibile del freno.
Passaggio 35

Serra gli elementi di fissaggio del tubo flessibile del freno. Utilizza una chiave a bussola N°11. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 36

Rimuovi la fascetta di fissaggio del tubo freni.
Passaggio 37

Pulisci lo sporco dal bullone di fissaggio tubo freno. Usa una spazzola metallica. Usa un pulitore freni.

Sostituzione: dischi freni - Opel Zafira B A05. AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 38

Allenta la valvola di spurgo del freno. Utilizza una chiave a bussola N°11. Usa una chiave a cricchetto.
Passaggio 39

Collega il tubo flessibile del kit di spurgo freno pneumatico alla valvola di spurgo del freno.
Passaggio 40

Spurgare la pinza del freno. Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 41

Disconnetti il tubo flessibile del kit di spurgo freno pneumatico.
Passaggio 42

Serra la vite di spurgo del freno. Utilizza una chiave a bussola N°11. Usa una chiave a cricchetto.
Passaggio 43

Serra la vite di spurgo della pinza freno. Utilizza una chiave a bussola N°11. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.

Passaggio 44

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 45

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: dischi freni - Opel Zafira B A05. Gli esperti di AUTODOC raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 46

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Opel Zafira B A05
Passaggio 47

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 48

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 49

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - Opel Zafira B A05. Il consiglio degli esperti di AUTODOC:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 50

Stringi il tappo del serbatoio del fluido dei freni.

AUTODOC raccomanda:
Opel Zafira B A05 - Premere più volte il pedale del freno a motore spento finché non si avverte aumentare la resistenza.
Passaggio 51

Chiudere il cofano.
