Importante!

Questa procedura di sostituzione può essere usata per:
SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.8, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.9 SDI, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.8 T, SKODA OCTAVIA (1U2) 2.0, SKODA OCTAVIA (1U2) 1.4, SKODA OCTAVIA (1U2) 1.4 16V, SKODA OCTAVIA (1U2) RS 1.8 T, SKODA OCTAVIA (1U2) 1.8 T 4x4, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.9 TDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

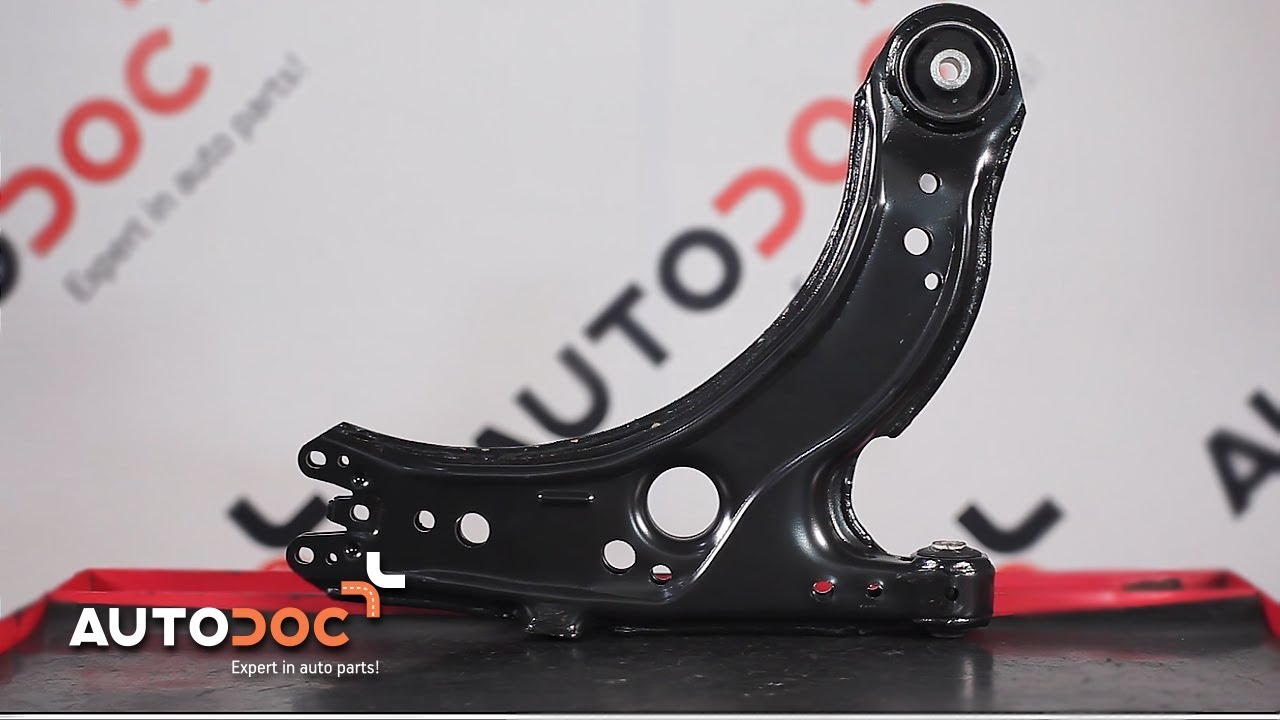

Cambio braccio oscillante anteriore SKODA OCTAVIA 1U TUTORIAL | AUTODOC

Come cambiare braccio inferiore anteriore su Skoda Octavia 1U - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per OCTAVIA (1U2) e altri modelli SKODA

Braccio oscillante, sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.6 Benzina (75 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.8 Benzina (125 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.9 TDI Diesel (90 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.6 Benzina (101 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.9 SDI Diesel (68 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.9 TDI Diesel (110 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.8 T Benzina (150 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 2.0 Benzina (116 CV)

        Braccio oscillante, sospensione ruota per SKODA OCTAVIA (1U2) 1.4 Benzina (60 CV)

Attrezzi per montaggio dei Braccetti oscillanti Octavia I Hatchback (1U2)

Sostituzione: braccio inferiore anteriore - Skoda Octavia 1U. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Grasso ceramico per alte temperature

                        Chiave dinamometrica

                        Bussola nr. 13

                        Bussola nr. 16

                        Bussola nr. 18

                        Chiave combinate N°18

                        Chiave combinate N°19

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Piede di porco

                        Giravite Piatto

                        Martello di gomma

                        Estrattore giunto sferico

                        Cric idraulico per trasmissione

                        Giramaschi

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Skoda Octavia 1U. AUTODOC raccomanda:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Skoda Octavia 1U. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Skoda Octavia 1U
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 7

Svita l'elemento di fissaggio che collega il tirante della barra stabilizzatrice al braccio di controllo. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi i bulloni di fissaggio.

Passaggio 9

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 10

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°19.
Passaggio 11

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 12

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°18. Usa un giramaschi. Usa una chiave a cricchetto.
Passaggio 13

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione.
Passaggio 14

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.

Passaggio 16

Rimuovere il braccio. Usa un piede di porco.
Passaggio 17

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 18

Rimuovi i bulloni di fissaggio.

Passaggio 19

Rimuovere il giunto sferico.
Passaggio 20

Unisci il giunto sferico al braccio di sospensione.
Passaggio 21

Monta i bulloni di fissaggio.

Passaggio 22

Stringere gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm. +90°
Passaggio 23

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 24

Installare il nuovo braccio.
Passaggio 25

Installa gli elementi di fissaggio del braccio di sospensione. Usa un giravite piatto. Usa un martello di gomma.
Passaggio 26

Collega il giunto sferico al fuso a snodo.

Passaggio 27

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 20 Nm. +90°
Passaggio 28

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 29

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +90°
Passaggio 30

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +90°
Passaggio 31

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Skoda Octavia 1U. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 32

Installare l'elemento che fissa l'asta allo stabilizzatore e serrarlo. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 15 Nm. +90°
Passaggio 33

Tratta tutti gli snodi del braccio. Tratta con del prodotto tutti i giunti della barra stabilizzatrice. Usa il grasso al rame.
Passaggio 34

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico per alte temperature.
Passaggio 35

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Skoda Octavia 1U. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 36

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Skoda Octavia 1U
Passaggio 37

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 38

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 39

Rimuovi i cric e i cunei.
